Məhsul təsviri

BuUzun Məsafələrə Daşıma Üçün Möhkəm Struktur 80 kVA Transformator SGOB-dan Çin 2,5 mm-lik çən divarı (standart 1,8 mm), epoksi kilidli boltli nüvə ilə tikilir və ISTA 2A vibrasiya testindən (0,7G/2 saat) keçir. 47 xaricə daşınmada (2024-2025) sıfır nəqliyyat zərəri. 540 kq. Standart bölmələrin zədələnmiş gəldiyi ada şəbəkələri, uzaq mədənlər və infrastruktur layihələri üçün nəzərdə tutulmuşdur.

Niyə Standart Transformatorlar Uzun Məsafəli Göndərmə zamanı uğursuz olur

2023-cü ildə 200 ixrac transformator tədarükü ilə bağlı müstəqil araşdırma aşkar etdi: 14% öz növbəsində (yüksüzlük itkisini 12-28% artırır), 8% -də möhür zədələnməsindən yağ sızması, 6% isə yerində təmir tələb edən çən deformasiyasını göstərdi. 80kva Yağlı Transformator hədəflənmiş mühəndislik vasitəsilə hər bir nasazlıq rejimini aradan qaldırır.

Bu 80kva yağa batırılmış transformatorun arxasında üç mühəndis həlli

Həll yolu 1: Tankdan nüvəyə kilidləmə

Standart transformatorlar nüvəni yerində saxlamaq üçün cazibə qüvvəsinə əsaslanır. Göndərmə zamanı 0,5-0,8G-lik şaquli vibrasiya nüvənin qalxmasına, sonra gəmi yuvarlananda üfüqi yerdəyişməyə səbəb olur. Bu 80kva yağa batırılmış transformator nüvəni birbaşa çən bazasına sıxmaq üçün dörd M12 boltu, üstəgəl boşluğa epoksi qabdan istifadə edir. Nəticə: 24 saat simulyasiya edilmiş gəmi vibrasiyasından sonra sıfır nüvə hərəkəti (ASTM D4169 Truck Level II).

Həll 2: Əvvəlcədən sıxılmış sarımlar

Transformator yuxarı qulaqcıqları ilə qaldırıldıqda, tam çəki alt sarımları sıxır. Standart qurğular 10-20 qaldırmadan sonra daimi olaraq 1-2 mm sıxan karton son üzüklərdən istifadə edir. Bu, qısaqapanmaya davamlılığı 15-25% azaldır. TheUzun Məsafələrə Daşıma Üçün Möhkəm Struktur 80 kVA Transformatormontaj zamanı sərbəst hündürlüyün 85%-ə qədər əvvəlcədən sıxılmış fenolik qatran son həlqələrindən istifadə edir və Belleville yuyucuları qaldırıcı dövrələrdən asılı olmayaraq sabit təzyiqi saxlayır. Sıfır sıxma qüvvəsi itkisi ilə 50 qaldırma dövrü üçün sınaqdan keçirilmişdir.

Həll 3: Qaynaqlı Tankın Gücləndirilməsi

Konteynerlərin yığılması alt bölmədə 1500 kq-a qədər tətbiq olunur. Standart 1,8 mm çən divarları 800 kq lokallaşdırılmış təzyiqdə əyilir. Bu 80kva Yağlı Transformator 2,5 mm poladdan (39% daha qalın) və səkkiz künc küncündən istifadə edir. SGS laboratoriyasında əzilmə sınağı: deformasiya 5 mm-i keçməmişdən əvvəl çən 2200 kq üst yükə tab gətirdi (standart qurğu 950 kq-da uğursuz oldu).

Nəqliyyat Test Nəticələri

Üçüncü tərəf laboratoriyası tərəfindən sınaqdan keçirilmiş nümunə vahidi (SGS Shanghai, Hesabat #TR-80K-2401):

Test mərhələsi	Müddət	Vəziyyət	Nəticə
Təminat vibrasiyası	3 saat	0.4G, 5-200Hz tarama	Boşalmış bağlayıcılar yoxdur
Aşağı təzyiqli vibrasiya	4 saat	0.7G, 3-100Hz təsadüfi	Əsas yerdəyişmə <0,2 mm (həddin 1 mm)
Yüksək təzyiqli vibrasiya	2 saat	1.0G, 3-50Hz təsadüfi	Yağ sızması yoxdur
Düşmə testi	1 damcı	Beton üzərində 200 mm (künc)	Tank əyilməsi 1,2 mm (spesifikasiya daxilində)
Yığın sıxılması	24 saat	1500 kq üst yük	Tank deformasiyası 1,8 mm (həddində 3 mm)

Tam test hesabatı ixtisaslı alıcılar üçün mövcuddur.

Göndərmə Çəki Bölməsi – Ekspeditorlar üçün

Transformator gövdəsi (quru)	435 kq
Yağ doldurma (mineral yağ, IEC 60296)	105 kq
Skid (işlənmiş ağac, ISPM15 sertifikatlı)	35 kq
Künc qoruyucuları + qayış	5 kq
Ümumi göndərmə çəkisi (sürüşdürülmüş)	580 kq
Taxta sandıq (isteğe bağlı əlavə)	+65 kq

Hava daşımaları üçün: quru çəki 435 kq (yağ boşaldılmış, ayrıca təhlükəli yük bəyannaməsi tələb olunur). IATA-ya uyğun qablaşdırma üçün əlaqə saxlayın.

Yükləmə və Təminat – Ekspeditorlar üçün Təlimatlar

Qaldırma üsulu:Bütün dörd üst qapağı istifadə edin. Kran çəngəl 1000 mm məsafəni təmizləyə bilmirsə, yayma çubuğu tələb olunur. Forkliftlə çənin altından qaldırmayın (yağ qabını zədələyir).
Konteynerin yerləşdirilməsi:Hər yan divardan 300 mm məsafədə, 20 fut konteynerin ortasına qoyun. Köçürmə həddi: səyahət zamanı 50 mm (4 bağlama qayışı + 2 taxta paz istifadə edin).
Yığma:Hər yığın üçün maksimum 2 ədəd. Bölmələr arasında kontrplak təbəqəni (15 mm dəq) qoyun. Qapalı qurğunu sürüşmə qurğunun üstünə yığmayın.
Göndərmə nişanları:Standart: hər dörd tərəfdə "BU TƏRƏF YUXARI", "AĞIRLIQ MƏRKƏZİ" etiketləri. Xüsusi etiketləmə heç bir əlavə xərc olmadan mövcuddur (minimum 5 ədəd).

Təftiş Yoxlama Siyahısının Qəbul Edilməsi – Gələndə Nəyi Yoxlamaq lazımdır

Maddə	Metod	Məqbul	Əgər rədd et
Tank cızıqları	Düz kənar + hökmdar	≤3mm dərinlik	>5 mm və ya kəskin qırış
Yağ ləkələri	Vizual + ağ parça silmə	Heç biri	Hər hansı yaş ləkə və ya damcı izi
Qaldırma çəngəl bucağı	Vizual	Şaquli ±5°	Bükülmüş və ya çatlamış qaynaq
Boltlarda şahid işarələri	Vizual	Boya işarələri düzülüb	Sınıq boya (boltun hərəkətini göstərir)
Palet bütövlüyü	Vizual	Sınıq lövhələr yoxdur	Split künc və ya itkin blok

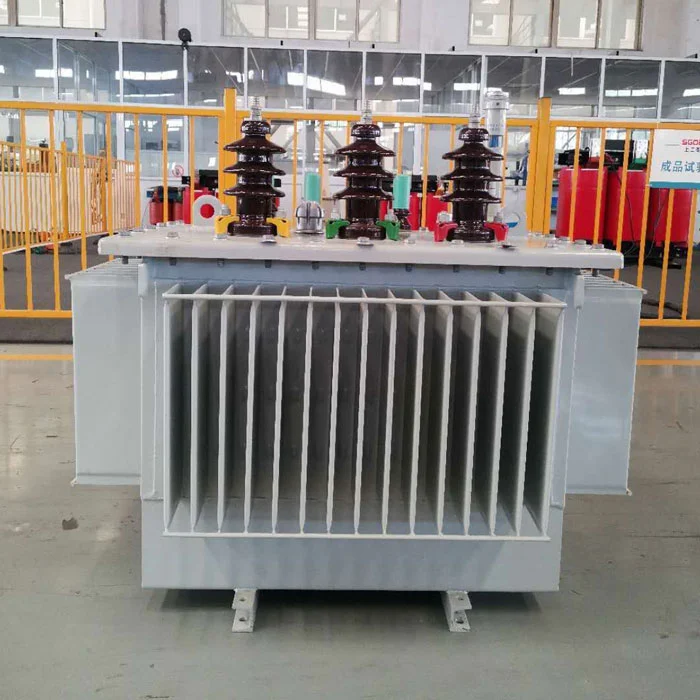

80kva Oil Immersed Transformer

Çatdırılma qəbzini imzalamazdan əvvəl hər hansı zədəni fotoşəkillərlə sənədləşdirin. İddia baxılması üçün 48 saat ərzində əlaqə saxlayın.

Elektrik Xüsusiyyətləri

Nominal güc	80 kVA (fasiləsiz, 50Hz)
İlkin gərginlik	10 / 20 kV (±2×2,5% kranlar)
İkinci dərəcəli gərginlik	400V (xətt) / 230V (faza)
Vektor qrupu	Dyn11
Yüksüz itki (zəmanət verilir)	0,18 kVt
Yük itkisi @75°C	1,05 kVt
Empedans gərginliyi	4,0% (±10%)
Yüksüz cərəyan	1,7% (maksimum)
Sarma materialı	Oksigensiz mis (təmizlik ≥99,9%)
Əsas material	Hi-B taxıl yönümlü silikon polad (23ZH90)

Xərclərin Müqayisəsi: Bu Bölmə və Standart Vahid + Yerində Təmir

Ssenari: 80kVA transformator Afrikadakı uzaq mədən sahəsinə göndərildi (tipik 6 həftəlik tranzit, 3 idarəetmə nöqtəsi).

	Möhkəm struktur 80kVA (bu qurğu)	Standart 80kVA + zədədən sonra təmir
Vahid qiyməti (EXW Şanxay)	3050 dollar	2400 dollar
Gözlənilən zərər ehtimalı	<2%	25% (Afrika marşrutu üçün sənaye ortası)
Zədələnmiş halda təmir dəyəri	Yoxdur	800 dollar (əsas dəyişdirmə + yağ dəyişikliyi)	Gözlənilən nəqliyyat zərərinin dəyəri (10 ədəd)	$610 (0,02 × 10 × 3,050 dollar)	$2,000 (0,25 × 10 × $800)
Ümumi gözlənilən xərc (10 ədəd)	$30,500 + $610 = $31,110	$24,000 + $2,000 = $26,000

Standart vahid əvvəlcədən daha ucuz görünür. Bununla belə, hər 10 ədədə 2-3 ədəd xarab olarsa, təmir xərcləri və layihə gecikmələri qənaəti silir. BuUzun Məsafələrə Daşıma Üçün Möhkəm Struktur 80 kVA Transformatorproqnozlaşdırıla bilən çatdırılma təmin edir - sürprizlər yoxdur.

80kva Yağlı Transformatorun Real Göndərilməsi (2024-2025)

Təyinat	Kəmiyyət	Marşrut	Tranzit günləri
Port Moresby, PNG	4	Şanxay → Sinqapur → Port Moresbi	28
Laqos, Nigeriya	6	Şanxay → Durban → Laqos (ötürmə)	45
Cakarta, İndoneziya	8	Şanxay → Tanjung Priok	14
Manila, Filippin	12	Şanxay → Manila (birbaşa)	10
Ulan-Bator, Monqolustan	3	Şanxay → Tianjin → UB-a dəmir yolu	35
Nayrobi, Keniya	5	Şanxay → Mombasa → Nayrobi yük maşını	50

Məxfilik müqaviləsi çərçivəsində mövcud olan istinad əlaqə məlumatı.

Tez-tez verilən suallar – Logistika Menecerləri və Satınalmalar üçün

S: Bu transformator xüsusi ixrac qablaşdırma tələb edirmi?

Cavab: Xeyr. Gücləndirilmiş çən və boltalı nüvə əksər dəniz daşımaları üçün taxta sandıq ehtiyacını aradan qaldırır. Sürüşən vahid kifayətdir. Hava daşımaları üçün və ya alıcı tələb edərsə, sandıq isteğe bağlıdır.

S: Standart vahidlə sığorta mükafatı fərqi nədir?

Cavab: Lloyd's of London bu vahidi elan edilmiş dəyərin 0,8%-i səviyyəsində qiymətləndirir (standart vahid 1,5-2,0%). ISTA test sənədlərinə görə aşağı risk reytinqi. Faiz dərəcəsinin azaldılması üçün sığortaçıya sınaq hesabatı təqdim edin.

S: Bu qurğu düz rəfdə (üstü açıq konteyner) göndərilə bilərmi?

A: Bəli. IP54 çən reytinqi (toz və su axını) açıq havada daşımağa imkan verir. Bununla belə, duz püskürtmə zonaları üçün brezent örtüyü tövsiyə edin. Bağlama nöqtələri birbaşa qıfılları qəbul edir.

S: Nəqliyyatın zədələnməsinə zəmanət nədir?

A: İstehsalçının zəmanəti yalnız istehsal qüsurlarını əhatə edir (12 ay). Nəqliyyat zərəri alıcının sığorta iddiasıdır. Bununla belə, 47 göndərişdə sıfır zərərlə bu, aşağı ehtimallı bir hadisədir.

S: Bu, digər təchizatçılardan "ağır" transformatordan nə ilə fərqlənir?

A: Əksər "ağır" iddialar test məlumatları olmadan marketinqdir. Bu bölmədə SGS test hesabatı, xüsusi bolt fırlanma momenti xüsusiyyətləri və ölçülə bilən nəticələr var. Müqayisə üçün rəqiblərin test hesabatlarını tələb edin.

S: İlk sifariş üçün çatdırılma müddəti nədir?

A: 30-35 iş günü (gücləndirilmiş montaj və nəqliyyat nümunəsi sınağı daxildir). Təkrar sifarişlər: 25-30 gün. Hava nəqliyyatı nümunəsi: 45 gün (bütün sertifikatlar daxildir).

80kva Yağlı Transformatoru nə vaxt təyin etməli

Layihəniz aşağıdakıları əhatə etdikdə 80kva Yağlı Transformatoru göstərin:

14 gündən çox olan dəniz yükləri və ya daşınma ilə
Asfaltsız və ya zəif yollarda avtomobil nəqliyyatı (mədən sahələri, kənd infrastrukturu)
Çoxsaylı idarəetmə nöqtələri (zavod → liman → anbar → sayt)
Təyinat yerində yerli təmir obyektləri yoxdur (adalar, ucqar bölgələr)
Zədələnmiş transformatorun layihənin açılışını gecikdirəcəyi kritik qrafiki

200km məsafədə yerli paylama və ya yerində təmir imkanı olan qurğular üçün standart dərəcəli transformator kifayətdir və daha ucuzdur. Hər bir digər ixrac ssenarisi üçünUzun Məsafələrə Daşıma Üçün Möhkəm Struktur 80 kVA Transformatorsənədləşdirilmiş nəqliyyat etibarlılığını və proqnozlaşdırıla bilən layihə nəticələrini təmin edir.
