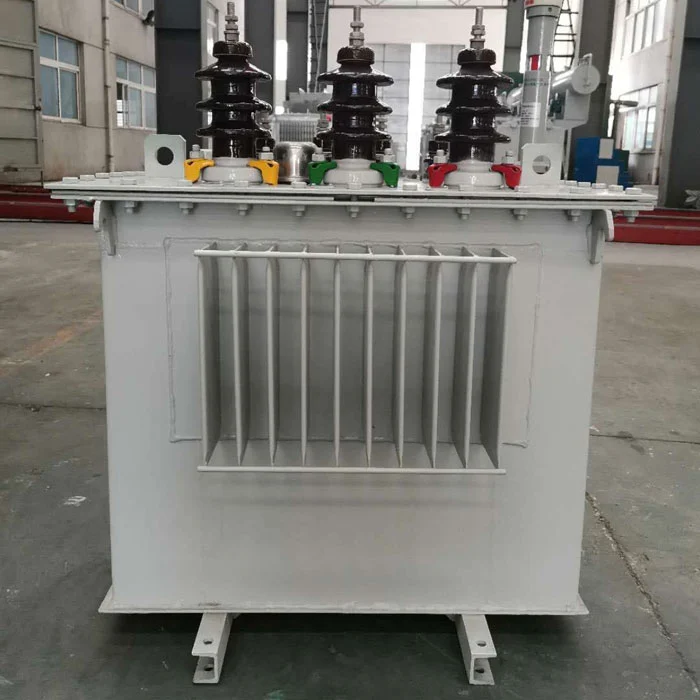

SGOB Effektiv İstilik Yayma 100 kVA Paylayıcı Transformator Çin təchizatı ixracı davamlı yük altında sabit istilik nəzarəti üçün hazırlanmışdır. Optimallaşdırılmış yağ dövriyyəsinin soyudulması və aşağı itkili silikon polad nüvəsi ilə o, səmərəli istilik idarəsini, azaldılmış enerji tullantılarını və kommersiya və sənaye elektrik şəbəkələri üçün etibarlı işləməyi təmin edir.
SGOBEffektiv İstilik Yayma 100 kVA Paylayıcı Transformator İxracatçı, yalnız laboratoriya performans məlumatlarından daha çox temperatur davranışını, yükə uyğunlaşma qabiliyyətini və uzun dövr sabitliyini vurğulayan praktiki sahədə əməliyyat düşüncəsi ilə hazırlanmışdır.
Bir çox standart paylayıcı transformatorlarda istilik əsasən optimallaşdırılmış daxili axın yolları olmadan əsas yağ konveksiyası vasitəsilə idarə olunur. Bu, tez-tez davamlı yük altında lokallaşdırılmış temperatur artımına səbəb olur.
SGOB istilik yolunun optimallaşdırılmasına diqqət yetirərək bunu yaxşılaşdırır:
- Çən strukturu daxilində durğun neft zonalarını azaldır
- Sarma kanalları daxilində istiqamətli yağ axını artırır
- Bobindən yağa istilik ötürmə səmərəliliyini artırır
- Uzunmüddətli yük altında qaynar nöqtənin formalaşmasına nəzarət edir
- Qısamüddətli pik nəzarəti əvəzinə temperaturun yüksəlməsi əyrisini sabitləşdirir
Ənənəvi modellərlə müqayisədə əsas təkmilləşdirmə "daha çox soyutma" deyil, daha çox idarə olunan istilik paylanmasıdır.
SGOB Effektiv İstilik Yayma 100 kVA Paylayıcı Transformator kommersiya binaları, kiçik fabriklər və açıq yarımstansiyalar kimi real quraşdırma mühitləri əsasında hazırlanmışdır.
Struktur xüsusiyyətləri:
- İstilik genişlənməsi altında deformasiyanı azaltmaq üçün gücləndirilmiş sarğı dəstəyi
- Yağın nüfuzunu yaxşılaşdırmaq üçün optimallaşdırılmış bobin aralığı
- Vibrasiyadan qaynaqlanan yerdəyişməni azaltmaq üçün mexaniki kilidləmə sistemi
- Davamlı konveksiya sirkulyasiyası üçün nəzərdə tutulmuş tank quruluşu
- Nəmlə bağlı termal yaşlanmanın qarşısını almaq üçün təkmilləşdirilmiş sızdırmazlıq sabitliyi
Bu struktur qısamüddətli sınaq performansından çox uzunmüddətli sahə etibarlılığını hədəfləyir.
Yalnız soyutma qabiliyyətini artırmaq əvəzinə, SGOB istehsal mənbəyində istiliyi azaldır.
Mühəndislik yanaşması:
- Yüksək keçiriciliyə malik silikon polad maqnitləşmə cərəyanının itkisini azaldır
- Mis sarım sxemi istilik müqavimətini minimuma endirir
- Mərhələli nüvə strukturu axının paylanması balansını yaxşılaşdırır
- Dəyişən yük şəraitində azaldılmış harmonik istilik
- Optimallaşdırılmış laminasiya emal vasitəsilə aşağı burulğan cərəyanı itkisi
Bu "əvvəlcə istiliyi azaldın, sonra dağıdın" strategiyası yalnız soyutma təkmilləşdirmələrindən daha effektiv şəkildə səmərəliliyi artırır.
Quru tipli və ya əsas havalandırılan transformatorlarla müqayisədə yağa batırma aydın istilik üstünlükləri gətirir:
SGOB yağlı sistem üstünlükləri:
- Yağ həm izolyasiya, həm də istilik daşıyıcısı kimi çıxış edir
- Hava soyutma sistemləri ilə müqayisədə daha sürətli istilik yayılması
- Pik yük dövrlərində daha sabit temperatur
- Qısamüddətli yüksək tələbatda daha yaxşı həddindən artıq yüklənməyə dözümlülük
- Temperatur sıçrayışlarına görə izolyasiyanın qırılma riski aşağıdır
Bu, onu qeyri-sabit və ya dəyişkən yük mühitləri üçün daha uyğun edir.
Material mühəndisliyi istilik yayılması performansında əsas rol oynayır:
- Əsas material: az itkili taxıl yönümlü silikon polad
- Keçirici: istilik altında sabit müqavimətə malik oksigensiz mis
- İzolyasiya: istilik davamlılığına malik yağ-kağız kompozit sistem
- Sızdırmazlıq: daxili təzyiq sabitliyini qorumaq üçün yaşlanma əleyhinə rezin
- Struktur polad: istilik və təzyiq balansı üçün gücləndirilmiş çən gövdəsi
Bütün materiallar ISO9001 sistem nəzarətinə uyğun gələn yoxlama vasitəsilə yoxlanılır.
| Model | Tutum (kVA) | HV (kV) | LV (kV) | Yüksüz itki (kVt) | Empedans (%) | Çəki (kq) | Ölçü (mm) |
| S11-M-50/10 | 50 | 6-20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6-20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6-20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6-20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBEffektiv İstilik Yayma 100 kVA Paylayıcı Transformatorminimal temperatur dəyişikliyi ilə sabit uzun saat işləməyə ehtiyacı olan istifadəçilər üçün uyğundur.
Tipik tətbiq mühitləri:
- Pərakəndə və kommersiya elektrik paylama sistemləri
- Kiçik istehsal və emal sexləri
- Şəhər transformator stansiyaları
- Yüngül sənaye avtomatlaşdırma qurğuları
- İnfrastrukturun köməkçi enerji sistemləri
- Tez-tez yük dəyişikliyi ilə qarışıq yük mühitləri
Onun istilik sabitliyi dizaynı yüksək ətraf temperaturu və ya məhdud ventilyasiya olan mühitlərdə xüsusilə faydalıdır.
Ənənəvi transformatorların əksəriyyəti optimallaşdırılmış daxili axın arxitekturası olmadan passiv yağ dövriyyəsinə əsaslanır ki, bu da qeyri-bərabər temperatur paylanması yarada bilər.
SGOB üç real əməliyyat boşluğuna diqqət yetirməklə bunu təkmilləşdirir:
- Dolama konstruksiyalar daxilində qeyri-bərabər istilik paylanması
- Davamlı yüksək yük altında yavaş istilik ötürülməsi
- Yükün dəyişməsi zamanı qeyri-kafi istilik sabitliyi
100 kVA Paylayıcı Transformator materialın qalınlığını və ya çən ölçüsünü artırmaq əvəzinə, daxili yağ axını yollarını yenidən dizayn etməklə və istilik ötürmə ardıcıllığını gücləndirməklə bu problemləri həll edir.
SGOB inteqrasiya edilmiş istehsal qabiliyyəti ilə Shanghai Industry Transformers Co., Ltd. tərəfindən istehsal olunur:
- 40.000 m² müasir istehsal bazası
- CNC silisium polad kəsmə və yığma xətləri
- Avtomatlaşdırılmış rulon sarma və vakuum qurutma sistemləri
- Elektrik performansının sınaq laboratoriyaları
- IEC60076 və GB1094 standartlarına tam uyğunluq
Şirkət təcrid olunmuş fərdi bölmələrdən daha çox qlobal infrastruktur layihələri üçün sabit kütləvi istehsala diqqət yetirir.
100 kVA paylayıcı transformatorun hər bir bloku çoxmərhələli yoxlamadan keçir:
- Tam yük şəraitində temperaturun yüksəlməsi sınağı
- Neft dövriyyəsinin səmərəliliyinin yoxlanılması
- İzolyasiya gücü və dielektrik sınaq
- Qısaqapanmanın mexaniki gərginliyinin qiymətləndirilməsi
- İtki ölçmə (yüksüz və yük itkisi)
Bu, daşınmadan əvvəl davamlı istilik davranışını təmin edir.
SGOBEffektiv İstilik Yayma 100 kVA Paylayıcı Transformatoristilik sabitliyi üçün optimallaşdırılmış paylama həlli kimi yerləşdirilmişdir. Adi soyutma fərziyyələrinə güvənmək əvəzinə, o, daxili istilik axınına nəzarəti təkmilləşdirir, itkiyə əsaslanan isitməni azaldır və temperaturun vahidliyini artırır, bu da onu sabit əməliyyat və azaldılmış texniki asılılıq tələb edən uzunmüddətli kommersiya və sənaye enerji paylama sistemləri üçün uyğun edir.
