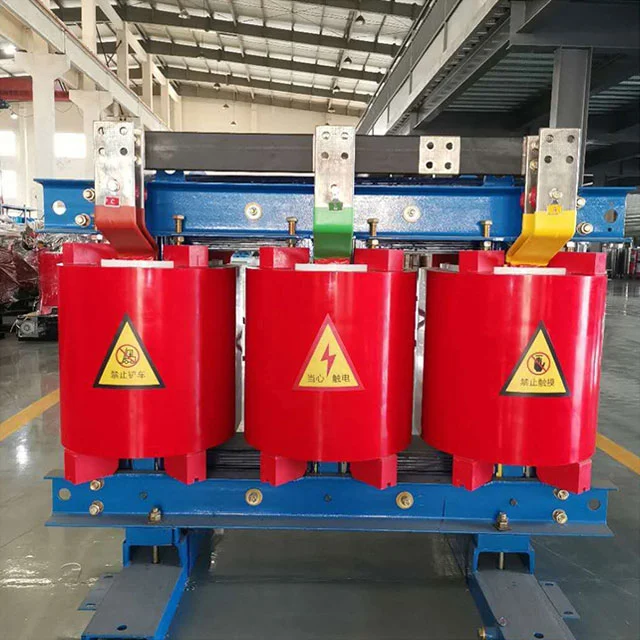

A 500kVA quru transformatorkommersiya binaları, sənaye obyektləri, bərpa olunan enerji sistemləri, səhiyyə müəssisələri və məlumat mərkəzləri arasında ən çox istifadə olunan enerji paylama həllərindən birinə çevrilmişdir. Yağla doldurulmuş transformatorlardan fərqli olaraq, quru tipli transformatorlar gücləndirilmiş təhlükəsizlik, aşağı texniki xidmət tələbləri və ekoloji cəhətdən təmiz əməliyyat təklif edir.
Bu hərtərəfli bələdçi iş prinsipləri, texniki xüsusiyyətlər, üstünlüklər, quraşdırma mülahizələri, sənaye tətbiqləri, texniki xidmət təcrübələri və satınalma tövsiyələri daxil olmaqla, alıcıların 500kVA quru transformatorlar haqqında bilməli olduğu hər şeyi araşdırır. İstər yeni bir elektrik layihəsi planlaşdırırsınız, istərsə də mövcud sistemi təkmilləşdirirsinizsə, bu məqalə sizə məlumatlı qərarlar qəbul etməyə kömək edəcək.
500kVA quru transformator nədir?
500kVA quru transformator, soyutma vasitəsi kimi izolyasiya yağından istifadə etmədən elektromaqnit induksiya vasitəsilə dövrələr arasında elektrik enerjisini ötürmək üçün nəzərdə tutulmuş orta tutumlu elektrik transformatorudur.
Yağ əvəzinə quru transformatorlar iş zamanı yaranan istiliyi dağıtmaq üçün hava sirkulyasiyasından və xüsusi izolyasiya sistemlərindən istifadə edirlər. Sarımlar adətən yüksək keyfiyyətli epoksi qatranı və ya vakuum təzyiqi ilə hopdurulmuş materiallardan istifadə edərək izolyasiya edilir.
500kVA gücü transformatorun 500 kilovolt-amperə qədər görünən gücü idarə edə biləcəyini göstərir ki, bu da onu orta ölçülü sənaye və ticarət obyektləri üçün uyğun edir.
| Parametr |
Tipik Dəyər |
| Tutum |
500kVA |
| Tezlik |
50Hz / 60Hz |
| Soyutma üsulu |
AN / AF |
| İzolyasiya sinfi |
F / H |
| Qoruma səviyyəsi |
IP20-IP54 |
500kVA quru transformator necə işləyir?
İş prinsipi elektromaqnit induksiyasına əsaslanır. Elektrik enerjisi transformatorun nüvəsində bir maqnit axını yaradaraq, birincil sarıma daxil olur. Bu maqnit sahəsi ikincil sarğıda gərginliyə səbəb olur və müxtəlif gərginlik səviyyələrində enerji ötürülməsinə imkan verir.
Transformator nüvəsi adətən enerji itkilərini minimuma endirmək və səmərəliliyi artırmaq üçün yüksək dərəcəli silikon polad laminasiyalardan istifadə etməklə istehsal olunur.
Quru tipli transformatorlar təbii və ya məcburi hava soyutma sistemlərinə əsaslanır. Sargıların yaratdığı istilik birbaşa ətraf mühitə ötürülür, bu da neft çənlərinə və əlaqədar texniki xidmətə ehtiyacı aradan qaldırır.
Tipik Texniki Spesifikasiyalar
Spesifikasiyalar layihə tələblərindən, yerli standartlardan və quraşdırma mühitindən asılı olaraq dəyişir.
| Xüsusiyyət |
Tipik Spesifikasiya |
| İlkin Gərginlik |
11kV / 10kV / 13.8kV |
| İkincil gərginlik |
400V / 415V / 480V |
| Səmərəlilik |
98%-dən yuxarı |
| Temperatur yüksəlişi |
80K-100K |
| Səs-küy Səviyyəsi |
Aşağı səs-küy dizaynı |
Quru tip transformatorların əsas üstünlükləri
Təkmilləşdirilmiş Təhlükəsizlik
Ən əhəmiyyətli üstünlüklərdən biri yanğın təhlükəsizliyidir. Heç bir yağ istifadə edilmədiyi üçün yağ sızması, yanma və ya ətraf mühitin çirklənməsi riski faktiki olaraq yoxdur.
Minimum Baxım
- Yağ testinə ehtiyac yoxdur
- Yağ dəyişdirmə xərcləri yoxdur
- Azaldılmış təmir cədvəlləri
- Aşağı əməliyyat xərcləri
Ətraf mühitə uyğun
Quru transformatorlar, izolyasiya yağının sızması nəticəsində yaranan torpaq və ya yeraltı suların çirklənməsi ehtimalını aradan qaldırır.
Kompakt Quraşdırma
Bir çox obyekt quru transformatorlara üstünlük verir, çünki onlar yük mərkəzlərinə daha yaxın quraşdırıla bilər, kabel xərclərini və ötürülmə itkilərini azaldır.
Əla Nəm Müqaviməti
Müasir tökmə qatran texnologiyaları rütubət, toz və sənaye çirkləndiricilərinə qarşı güclü müqavimət göstərir.
Ümumi Sənaye Tətbiqləri
500kVA quru transformatorların universallığı çoxsaylı sektorlarda yerləşdirməyə imkan verir.
| sənaye |
Ərizə |
| Ticarət binaları |
Enerji paylama sistemləri |
| İstehsalat Zavodları |
İstehsal avadanlıqlarının təchizatı |
| Xəstəxanalar |
Kritik güc dəstəyi |
| Məlumat Mərkəzləri |
Etibarlı enerji paylanması |
| Bərpa olunan enerji |
Günəş və külək inteqrasiyası |
| Hava limanları |
İnfrastruktur enerji sistemləri |
Quru Transformator və Yağlı Transformator
| Amil |
Quru transformator |
Yağla doldurulmuş transformator |
| Yanğın riski |
Çox Aşağı |
Daha yüksək |
| Baxım |
Aşağı |
Orta |
| Ətraf Mühitə Təsir |
Əla |
Potensial Sızma Riski |
| Daxili Quraşdırma |
İdeal |
Məhduddur |
| İlkin Xərc |
Daha yüksək |
Aşağı |
İlkin alış qiyməti daha yüksək ola bilsə də, uzunmüddətli əməliyyat qənaətləri çox vaxt quru transformatorları sərfəli sərmayəyə çevirir.
Doğru 500kVA Quru Transformatoru Necə Seçmək olar
Doğru transformatorun seçilməsi bir çox texniki və əməliyyat amillərinin qiymətləndirilməsini tələb edir.
- Giriş və çıxış gərginliyi tələbləri
- Yük profili və gələcək genişləndirmə planları
- Ətraf mühitin temperaturu şərtləri
- Quraşdırma yeri
- Tələb olunan qorunma səviyyəsi
- Harmonik təhrif səviyyələri
- Enerji səmərəliliyi məqsədləri
- Yerli elektrik qaydaları
Təcrübəli istehsalçılarla işləmək düzgün fərdiləşdirməni və layihə spesifikasiyasına uyğunluğu təmin edir.
Quraşdırma üzrə Ən Yaxşı Təcrübələr
Düzgün quraşdırma transformatorun etibarlılığına və xidmət müddətinə əhəmiyyətli dərəcədə təsir göstərir.
- Müvafiq ventilyasiya sahəsini təmin edin
- İstehsalçı tərəfindən tövsiyə olunan boşluqları qoruyun
- Temperatur nəzarət sistemlərini quraşdırın
- Effektiv torpaqlama təmin edin
- Həddindən artıq toz yığılmasından qoruyun
- Enerji vermədən əvvəl elektrik əlaqələrini yoxlayın
Əməliyyat hazırlığını yoxlamaq üçün müntəzəm istismar sınaqları aparılmalıdır.
Baxım və Təftiş Bələdçisi
Quru transformatorlar yağla doldurulmuş qurğulardan daha az texniki xidmət tələb etsə də, müntəzəm yoxlamalar vacib olaraq qalır.
Aylıq Müayinə
- Vizual vəziyyətin qiymətləndirilməsi
- Havalandırma yollarını yoxlayın
- İşləmə temperaturuna nəzarət edin
- Elektrik əlaqələrini yoxlayın
İllik Yoxlama
- Termal görüntü analizi
- İzolyasiya müqavimət testi
- Daxili komponentlərin təmizlənməsi
- Terminalların fırlanma momentinin yoxlanılması
Profilaktik təmir gözlənilməz dayanma müddətini əhəmiyyətli dərəcədə azalda və xidmət müddətini uzadır.
Xərc faktorları və ROI təhlili
Transformatorun qiymətinə bir neçə amil təsir edir:
- Əsas material keyfiyyəti
- Mis və ya alüminium sarımlar
- İzolyasiya texnologiyası
- Səmərəlilik reytinqləri
- Qoruyucu qapaq tələbləri
- Fərdiləşdirmə səviyyəsi
- Sertifikatlaşdırma standartları
İlkin xərclər fərqli olsa da, enerji səmərəliliyinin təkmilləşdirilməsi və azaldılmış texniki xidmət xərcləri tez-tez cəlbedici uzunmüddətli gəlir gətirir.
Transformator Texnologiyasında Gələcək Trendlər
Transformator sənayesi ağıllı şəbəkənin inkişafı və bərpa olunan enerjinin genişləndirilməsi ilə birlikdə inkişaf etməyə davam edir.
- Rəqəmsal monitorinq inteqrasiyası
- IoT-ə imkan verən diaqnostika
- Uzaqdan vəziyyətin monitorinqi
- Daha yüksək səmərəli maqnit materialları
- Təkmil istilik idarəetmə sistemləri
- Ağıllı proqnozlaşdırıcı texniki xidmət platformaları
Bu yeniliklər operatorlara daha çox etibarlılıq, təkmilləşdirilmiş səmərəlilik və aşağı həyat dövrü xərcləri əldə etməyə kömək edir.
Tez-tez verilən suallar
S1: 500kVA quru transformatorun gözlənilən ömrü nə qədərdir?
Düzgün saxlanılan quru transformator normal şəraitdə 25-35 il və ya daha çox etibarlı şəkildə işləyə bilər.
2-ci sual: 500kVA quru transformator qapalı yerdə quraşdırıla bilərmi?
Bəli. Quru transformatorlar xüsusi olaraq təhlükəsizlik və ətraf mühitin mühafizəsinin prioritet olduğu qapalı qurğular üçün nəzərdə tutulmuşdur.
Q3: Quru transformator bərpa olunan enerji layihələri üçün uyğundurmu?
Tamamilə. Bir çox günəş və külək enerjisi obyektləri təhlükəsizlik, səmərəlilik və aşağı texniki xidmət tələblərinə görə quru tipli transformatorlardan istifadə edir.
S4: Baxım nə qədər tez-tez aparılmalıdır?
Müntəzəm vizual yoxlamalar hər ay keçirilməlidir, hərtərəfli testlər isə adətən hər il tövsiyə olunur.
5-ci sual: Yağlı transformatorlarla müqayisədə əsas üstünlüklər hansılardır?
Əsas üstünlüklərə təkmilləşdirilmiş yanğın təhlükəsizliyi, azaldılmış texniki xidmət, ətraf mühitə uyğunluq və daha asan daxili quraşdırma daxildir.
S6: Quru transformatorlar sərt mühitləri idarə edə bilərmi?
Müasir tökmə qatran konstruksiyaları düzgün təyin edildikdə rütubətə, toza və sənaye çirkləndiricilərinə əla müqavimət göstərir.
Nəticə
500kVA quru transformator təhlükəsizlik, səmərəlilik, etibarlılıq və ekoloji məsuliyyətin ideal balansını təmsil edir. Sənayelər əməliyyat davamlılığına və dayanıqlı infrastruktura getdikcə daha çox üstünlük verdiyi üçün quru tipli transformatorlar kommersiya, sənaye, səhiyyə və bərpa olunan enerji sektorlarında populyarlıq qazanmağa davam edir.
Texniki spesifikasiyaları, quraşdırma tələblərini, texniki xidmət təcrübələrini və tətbiq ssenarilərini başa düşərək, qərar qəbul edənlər gələcək illər üçün etibarlı enerji paylanmasını təmin etməklə yanaşı, transformator investisiyalarının dəyərini maksimum dərəcədə artıra bilərlər.
Yüksək keyfiyyətli transformator həlləri axtaran təşkilatlar üçün,Shanghai Industrial Transformer Co., Ltd. peşəkar mühəndislik dəstəyi, fərdi transformator istehsalı və müxtəlif sənaye ehtiyaclarına uyğunlaşdırılmış etibarlı enerji paylama texnologiyaları təqdim edir.
Bizimlə əlaqə saxlayınLayihə tələblərinizi müzakirə etmək və obyektiniz üçün ən uyğun 500kVA quru transformator həllini tapmaq üçün bu gün.
