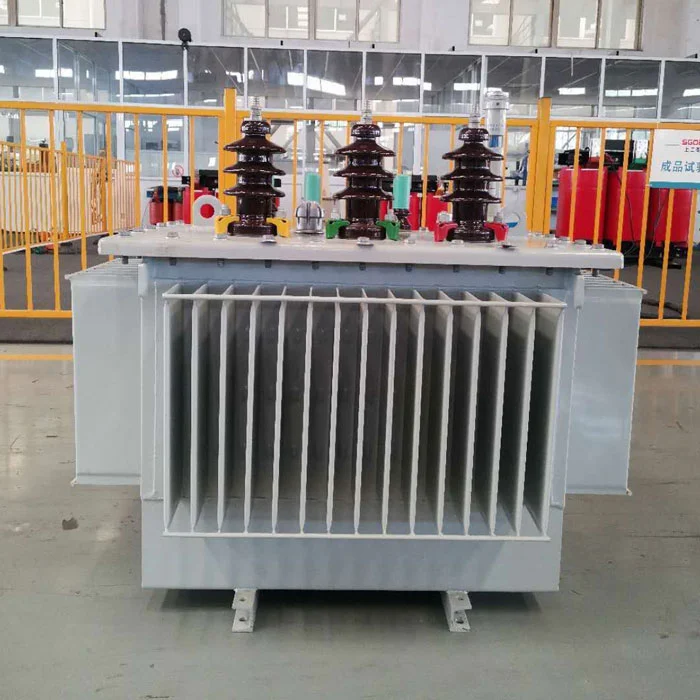

Bu80kva yağı batırılmış transformatorSoyuq yayılmış silikon polad nüvəsi və oksigensiz mis sarımları ilə qurulmuş möhürlənmiş bir güc çevirmə cihazıdır. Daxili istilik yayılmasını artırmaq üçün uzununa neft kanalları olan bir spiral bir rulon dizaynı təqdim edir. Qısamüddətli davamlı bir quruluş, keçici cərəyanlardan qorumaq üçün son dayaqları gücləndirir. Xüsusi bir qaldırma mexanizmi və yerləşdirmə sistemi nəqliyyat sabitliyini təmin edir.
Bu80kva yağı batırılmış transformatorGündüz yük dalğalanmalarına tab gətirmək üçün şəhər enerji paylama sistemlərində istifadə edilə bilər və yağ batan istilik yayılması davamlı tam yükləmə əməliyyatını təmin edir. Onun korroziyaya davamlı quruluşu, nəmli sahil ərazilərində duz spreyi korroziyanı effektiv şəkildə bloklayır.
Yüksək dərəcəli ərazilər üçün möhkəmləndirilmiş izolyasiya yağ boşluğu dizaynı aşağı təzyiqli axıdılması riskini azaldır.
| Model | Güc (Kva) |
Hv (Kv) |
Lv (Kv) |
Yük itkisi yoxdur (Kw) |
Mərazar (%) |
Ağırlıq (Kq) |
Sayğac (L * w * h m mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750 * 470 * 930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800 * 490 * 1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840 * 500 * 1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870 * 510 * 1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890 * 520 * 1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920 * 590 * 1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110 * 580 * 1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160 * 620 * 1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230 * 660 * 1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250 * 680 * 1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380 * 750 * 1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430 * 770 * 1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560 * 865 * 1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620 * 880 * 1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830 * 1070 * 1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850 * 1100 * 1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950 * 1290 * 1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090 * 1290 * 1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140 * 1340 * 1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980 * 2050 * 2400 |
Həll edilmiş qaz komponentləri mütəmadi olaraq xromatoqrafik analizlə təhlil olunur və asetilen konsentrasiyası anormal olduqda daxili nöqsan diaqnozu aktivdir. Neft səviyyəsi iki rəngli bir pəncərə göstəricisindən istifadə edərək izlənilir və yağ səviyyəsi birdən düşəndə təcili həyəcan siqnalı baş verir. İllik neft dielektrik güc testi həyata keçirilir və parçalanma gərginliyi həddindən aşağı düşəndə vakuum yağı filtrasiyası aparılır.
Müəyyən bir yük nisbətinin altındakı uzadılmış əməliyyat, aşağı yağ istiliyi ilə nəticələndi80kva yağı batırılmış transformator, su analizinə və azaldılmış izolyasiya gücünə səbəb olur. Neftdə su saplığını qorumaq üçün müntəzəm tam yüklü istilik tələb olunur. Qış bağlanmaları zamanı neft temperaturunu qorumaq üçün avtomatik istilik aktivləşdirilməlidir.
Dərhal bir deformasiya tezlik reaksiya testini həyata keçirin və istinad spektri ilə müqayisə edin. Qapağı asaraq, hold-aşağı boltların yerdəyişməsini yoxlayın və eksenel ölçüləri yoxlamaq üçün lazer diapazonundan istifadə edin. Anormal vibrasiya harmonikaları üçün izləmək üçün yükləmə bir testi yerinə yetirin. Əsas çox nöqtədə əsaslandırılıbsa, izolyasiyanı sökün və təmir edin.
