Məhsul təsviri

İstehsalçı:Shanghai Industrial Transformer Co., Ltd. (Est. 2007)

TheTicarət Enerjisinin Paylanması üçün 80 kVA Yağlı Transformatormarketlər (300-500m²), icma klinikaları, kiçik otellər (20-30 otaqlar) və 0,4kV-də 150-250 amper arasında ümumi bağlı yükü olan yüngül istehsalat sexləri daxil olmaqla kiçik və orta kommersiya obyektləri üçün ümumi spesifikasiyadır.

80 kVA Yükgötürmə qabiliyyəti - Nə Güc verə bilər?

Avadanlıq növü	Kəmiyyət	Ümumi yük (kVA)
LED işıqlandırma (hər biri 100W)	100 armatur	10
HVAC (hər biri 5 kVt soyutma)	4 ədəd	20
Lift (7,5 kVt)	1 ədəd	8
Satış nöqtəsi sistemləri + İT	10 iş yeri	5
Soyuducu (kommersiya soyuducuları)	6 ədəd	12
Müxtəlif çıxışlar	-	15
Ümumi tipik yük		70 kVA
Təhlükəsizlik marjası		10 kVA

Kommersiya Enerjisinin Paylanması üçün bu 80 kVA Yağlı Transformator gələcək genişləndirmə üçün 10-15% tutum ehtiyatı ilə yuxarıda göstərilən tipik kommersiya qarışığını dəstəkləyir.

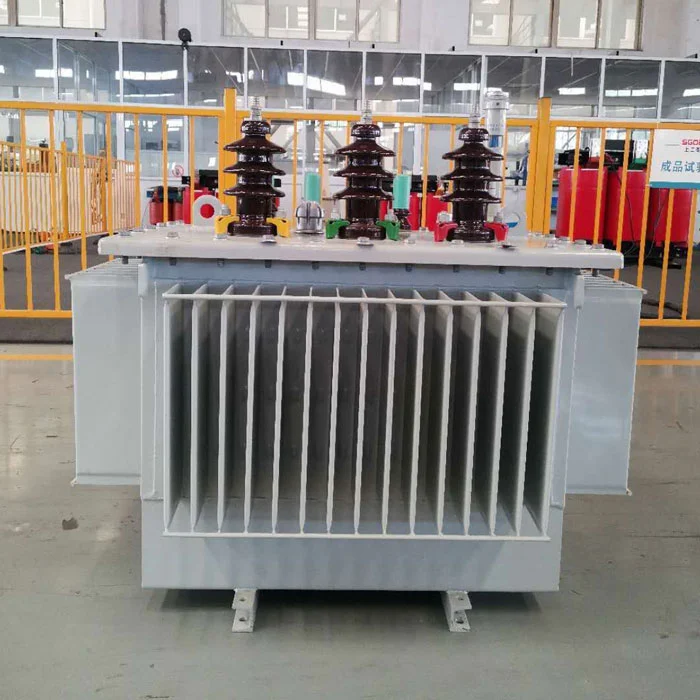

80kva Oil Immersed Transformer

Texniki Parametrlər

Nominal tutum	80 kVA
İlkin gərginlik	10 ±2×2,5% / 20 kV
İkinci dərəcəli gərginlik	400V / 230V üç fazalı
Tezlik	50 Hz
Əlaqə qrupu	Dyn11 (standart)
Yüksüz itki (ölçülmüş)	≤0,18 kVt (tipik 0,176-0,179)
Yük itkisi @75°C	≤1,05 kVt
Empedans	4%
Yüksüz cərəyan	≤1,7% (tipik 1,5-1,6%)
Ümumi kütlə	540 kq (yağ kütləsi təqribən 105 kq)
Göndərmə ölçüləri	950 × 600 × 1250 mm (qapalı)
Soyutma üsulu	ONAN (Oil Natural Air Natural)
1 m məsafədə səs-küy səviyyəsi	≤55 dB(A)

Zavod QC-dən ölçülən dəyərlər (Son 12 Ay, 47 Vahid)

Parametr	Zavod testi orta	IEC limiti	Vəziyyət
Yüksüz itki	0,177 kVt	0,20 kVt (maksimum)	Limitdən 11,5% aşağı
Yük itkisi	1,04 kVt	1,10 kVt	Limitdən 5,5% aşağı
Yüksüz cərəyan	1,55%	2,0%	limitdən 22,5% aşağıdır

Bütün 47 ədəd 2-7 pC (limit ≤10 pC) arasında oxunuşlarla qismən boşalma testindən keçdi.

İllik Enerji Xərcləri – Real Rəqəmlər

Hesablama əsası: 50% orta yüklə işləyən 80kVA transformator (40 kVA), güc əmsalı 0,85, iş saatı 5,840 saat/il (16 saat/gün × 365 gün), elektrik enerjisi tarifi $0,12/kVt.

Zərər növü	Güc (kVt)	İllik enerji (kWh)	İllik xərc
Yüksüz itki (24/7)	0.18	1577	189 dollar
Yük itkisi (50% yüklə)	1,05 × (0,5)² = 0,26	1518	182 dollar
Cəmi	0,44 orta	3,095	371 dollar

60% orta yükdə (48 kVA) illik xərc təxminən 440 dollara qədər artır.

Səs-küy Səviyyəsi - Ticarət Quraşdırmaları üçün Vacibdir

Ticarət transformatorları tez-tez işğal edilmiş ərazilərin yaxınlığında quraşdırılır. Bunda səs-küy mənbələri və azaldılmasıTicarət Enerjisinin Paylanması üçün 80 kVA Yağlı Transformator:

Səs-küy mənbəyi	Töhfə	Bu modeldə azalma
Əsas maqnitostriksiya	70%	Flux sıxlığı 1,65T-ə endirildi (standart 1,70T ilə müqayisədə)
Soyuducu fan (əgər varsa)	0%	Azarkeş yoxdur - yalnız ONAN
Tank vibrasiyası	20%	Özək və tank arasında vibrasiyaya qarşı yastıqlar
Maqnit uğultu	10%	Mərhələli əsas birləşmələr

Ölçülmüş səs təzyiqi səviyyəsi: 1 metrdə 53-55 dB(A). Arayış üçün: normal söhbət 60 dB(A), ofis fonu 45-50 dB(A) təşkil edir. Bu transformator düzgün divar izolyasiyası təmin edildikdə, işğal edilmiş mərtəbələrə bitişik zirzəmilərdəki elektrik otaqlarında quraşdırmaq üçün uygundur.

80kVA harada uyğun gəlir? – Tutum seçimi matrisi

Obyekt növü	Tipik maksimum tələb	Tövsiyə olunan reytinq	Niyə
Kiçik market (200 m²)	25-35 kVA	50kVA	80kVA böyük ölçülü
Supermarket (500 m²)	55-70 kVA	80kVA	Tipik yükə uyğun gəlir
Kiçik otel (25 otaq)	50-65 kVA	80kVA	AC yük piklərinə imkan verir
İcma sağlamlıq klinikası	40-60 kVA	80kVA	Tibbi avadanlıq artım marjası
Yüngül maşın sexi (3-5 maşın)	50-75 kVA	80kVA	Motorun başlanğıc cərəyanı
Ofis binası (1500 m²)	60-85 kVA	100kVA	80kVA sərhəd xətti

Əgər pik tələbatınız 4 fasiləsiz saatdan çox müddət ərzində 70 kVA-dan çox olarsa, əvəzinə 100 kVA seçin.

Quraşdırma Tələbləri – Ticarət Binası Məhdudiyyətləri

Tələb	Bu 80kVA qurğu	Qeydlər
Mərtəbə sahəsi lazımdır	0,45 m² (870×510 mm)	Üstəlik 600 mm ön giriş
Döşəmə yüklənməsi	540 kq + yağ tutumu	Minimum 1000 kq/m²
Tavan hündürlüyü	minimum 2,2 m	Buşqa giriş üçün
Havalandırma açılışı	0,15 m² giriş + çıxış	Təbii konveksiya
Yanğından mühafizə	IEC 60076-12 uyğun otaq	Daxili yağla doldurulması üçün məcburidir
Yanan maddələrdən təmizlənmə	1,5 m	NFPA 70-ə görə

Tələb etmir: yanğınsöndürmə sistemi (yağla doldurulmuş <500L yağ həcmi üçün IEC-ə görə), xüsusi təməl boltlar (montaj delikləri verilir) və ya akustik qapaq (yuxusuz ərazilər üçün ≤55dB məqbuldur).

Keyfiyyət sübutu – Zavod Test Hesabatının Məzmunu

Ticarət Enerjisinin Paylanması üçün hər 80 kVA Yağlı Transformator bu ölçülmüş dəyərləri özündə əks etdirən sınaq hesabatı ilə göndərilir (yalnız “keçmə/uğursuzluq” deyil):

Nominal gərginlikdə yüksüz itki (3 fazalı orta)
No-load cari nominal faiz kimi
Nominal cərəyana istinad edilən 75°C-də yük itkisi
Nominal cərəyanda empedans gərginliyi
İzolyasiya müqaviməti (birincildən ikinciliyə, ilkin yerə, ikincil yerə)
Dielektrik müqavimət test gərginliyi və müddəti
Qismən boşalma sönmə gərginliyi və maksimum yük
Yağ dielektrik parçalanma gərginliyi (IEC 60156-a görə ≥40 kV)
Tankın möhürlənməsi sınağı (30 kPa, 24 saat, manometrin oxunması)

Alıcılar seriya nömrəsi olan PDF hesabatı alırlar.

Müqayisə – Yeni S11 80kVA vs İstifadə olunmuş/Yenilənmiş 80kVA

ParametrYeni S11 (bu qurğu)İstifadə olunmuş S9 (10+ yaş)Yüksüz itki 0,18 kVt0,28-0,32 kWYüksüz enerji dəyəri (@$0,12)$189$294-33650% yükdə yük itkisi0,26 kVt0,31-0,32 kWA 142 kW yük itkisiÜmumi illik enerji dəyəri371 dollar511-581 dollar10 illik enerji dəyəri3710 dollar5110-5810 dollarTipik alış qiyməti $2,800-3,200$1,200-1,80010 illik ümumi xərc6500-6900 dollar6300-7600 dollar

Nəticə: Yeni S11 vahidi 5-7 ildən sonra istifadə edilmiş S9-un ümumi dəyərinə bərabərdir və ya ondan artıqdır, üstəgəl tam zəmanət və heç bir gizli zədə yoxdur.

Zəmanət İddia Tarixçəsi – 80kVA Xüsusi

Shanghai Industrial Transformer Co., Ltd. 2024-cü ilin yanvarından 2026-cı ilin yanvarına qədər 47 ədəd 80kVA (S11-M-80/10) tədarük edib.

Zəmanət iddiaları: 0
Qaytarılan vahidlər: 0
Sahə uğursuzluğu hesabatları: 0

Bu qurğular Filippində (12 ədəd), İndoneziyada (8 ədəd), Nigeriyada (6 ədəd), Vyetnamda (5 ədəd) və yerli Çində (16 ədəd) müştərilərə çatdırılıb. İstinad müştərilər üçün əlaqə məlumatları məxfilik müqaviləsi əsasında verilə bilər.

Tez-tez verilən suallar – Xüsusi Kommersiya Alıcısı

S: Gömrük üçün dəqiq yağ növü və miqdarı nədir?

A: Mineral yağ IEC 60296 dərəcəli, vahid başına təxminən 105 kq. HS kodu 2710.19. Transformator HS kodu 8504.23 (80kVA üçün). Zavodda möhürləndikdə yağ ayrıca bəyannamə tələb etmir.

S: Bunu açıq havada beton yastığın üzərinə quraşdırmaq olarmı?

A: Bəli. Xarici quraşdırma üçün yastığın hündürlüyü minimum 300 mm-dən yuxarı, neft dağılmalarının qarşısını alan hövzə və hava keçirməyən kollar tələb olunur (sifarişlə qeyd edin). Standart çini kolları havaya davamlıdır, lakin UV-yə məruz qalma kosmetik saralmaya səbəb olacaq - performansa təsir göstərmir.

S: Başlanğıc cərəyanı neçədir?

A: 0,1 saniyə üçün təxminən 8-10 × nominal cərəyan. 80kVA üçün 400V ikincil, nominal cərəyan = 115A, ilk dövr üçün başlanğıc ≈ 900-1150A. Yuxarı elektrik açarının C əyrisi və ya D əyrisi xarakteristikasına malik olduğundan əmin olun (B əyrisi deyil).

S: Quraşdırmaya nəzarət edirsiniz?

A: Uzaqdan video nəzarət daxildir (WhatsApp/WeChat). Həftədə $1,800, səyahət və yaşayış yeri ilə yerində istismara verilə bilər. Minimum 7 gün öncədən xəbərdarlıq.

S: Hündürlükdə azalma nədir?

A: 1000m-dən yuxarı, nominal tutumu 100m-ə 1% azaldın. 2000m hündürlükdə bu 80kVA qurğu 72kVA davamlı olaraq məhdudlaşdırılmalıdır. İtkilərdə dəyişiklik yoxdur - yalnız soyutma səmərəliliyi azalır.

S: Mövcud 80kVA transformatorla paralel qoşula bilərəmmi?

Cavab: Bəli, əgər mövcud vahid eyni empedansa (4% ±5%), gərginlik nisbətinə və əlaqə qrupuna (Dyn11) malikdirsə. Paralel əməliyyatdan əvvəl dövriyyə cərəyanı testi tələb olunur. Bağlantı diaqramlarını təqdim edirik.

Uzunmüddətli dəyər

BuTicarət Enerjisinin Paylanması üçün 80 kVA Yağlı Transformator0,177 kVt, səs-küy səviyyəsi ≤55 dB(A) və göndərilən 47 vahid üzrə sıfır zəmanət iddiası ilə zavodda ölçülən orta yüksüz itki verir. 0.4kV-da 150-250A xidmət tələb edən supermarketlər, kiçik otellər və yüngül ticarət obyektləri üçün uyğundur.
