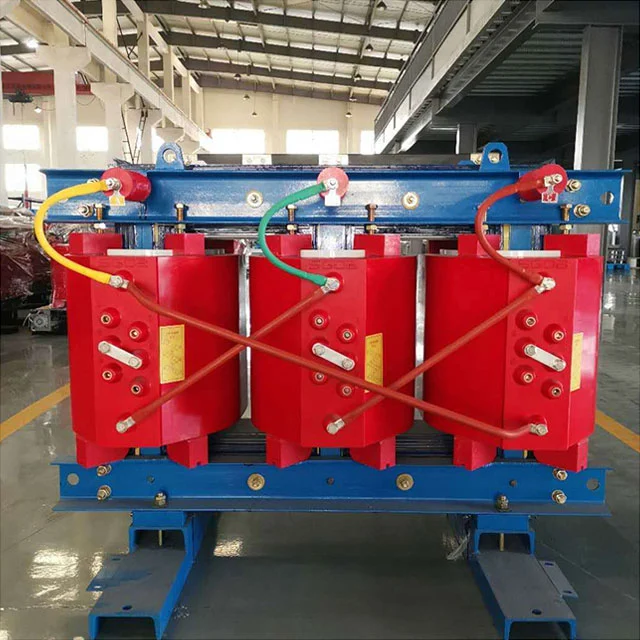

Peşəkar istehsalçı kimi, SGOB, maye izolyasiya mühiti olmadan üç fazalı güc çevirmə cihazı olan yüksək keyfiyyətli 200 kVa üç faza 50hz tipli transformatoru təmin etmək istəyir. Bağlı və ekoloji cəhətdən həssas ərazilər üçün nəzərdə tutulmuş, bu, istismarsız enerji ötürülməsi və paylama əsas avadanlıqları kateqoriyasına aiddir.
Yüksək keyfiyyətli 200 kVa üç faza 50hz 50hz quru tip transformatoru, Çin Peşəkar Dağıtma Prinsipi vasitəsilə AC-nin peşəkar bir dönüşümünü həyata keçirən Çin peşəkar istehsalçısı SGOB tərəfindən istehsal olunur, orta enerji paylama tələblərinə, nüvəli və dolama qabiliyyətinə uyğunlaşır, əsas və dolama, qatı izolyasiya materialı ilə əhatə olunur.
Külək sistemi, vakuum təzyiqi tökmə yolu ilə boşluqlu möhürləmə orqanına meydana gələn mis dirijor və şüşə lifi möhkəmləndirilmiş epoksi qatranın qatranın qalıcı izolyasiyasını qəbul edir.
200 kvanın nüvəsi üç mərhələdən 50hz quru tipli transformator taxıl yönümlü silikon polad təbəqəni tam oblique tikiş laminası ilə qəbul edir və səthi nəmdən qorunan boya təbəqəsi ilə örtülmüşdür. İstilik dağılması kanalı üç ölçülü bir bal toplaması ilə hazırlanmışdır və istilik dissionatı temperaturdan idarə olunan başlanğıc fanatının köməyi ilə aktiv şəkildə həyata keçirilir.
Terminalları birləşdirmək üçün korroziyaya davamlı mis çubuğu, iki istiqamətli kabel girişi dəstəkləyir. Qabıq soyuq haddelenmiş polad boşqab sprey texnologiyasını qəbul edir və amortizator quraşdırma interfeysi altındakı amortizator interfeysi qorunur.
Əməliyyat zamanı havalandırma kanalı, ventilyasiya kanalında toz yığılması müntəzəm olaraq mənfi təzyiq toz toplama avadanlığı ilə təmizlənməlidir. Terminalların altı ayda bir dəfə bağladığını yoxlayın və Torku açarı ilə ardıcıllıqla yenidən kilidləyin. İzolyasiya müqavimətinin testi, rütubət həddindən daha aşağı olduqda həyata keçirilməlidir. Ölçmədən əvvəl bütün xarici əlaqələri ayırın. Qəfil güc çatışmazlığından sonra, temperaturu yenidən başlamazdan əvvəl temperaturun temperaturuna uyğun olana qədər dayanmasına icazə verilir. Qabığın səthini təmizləmək üçün kimyəvi həlledicilər qadağandır. Yalnız neytral yuyucu vasitələr onu silmək üçün istifadə edilə bilər.
200 kVA üç mərhələ 50hz quru tipli transformator, ticari kompleks paylama otağında, hündürmərtəbəli qurma, xəstəxana əməliyyat otağının ehtiyat notu, Dəqiqləşdirən Elektrik Təchizatı Node, Liman Kran Power Dağıtma stansiyası və metro stansiyası nəzarət mərkəzi və partlayışın qorunması tələb olunur.
Adi quru tipli transformatorlarla müqayisədə, 200 kVA-nın vakuum tökmə prosesi üç mərhələ 50hz quru tipli transformator, sarğıların içərisindəki hava boşluğunu aradan qaldırır və qismən axıdılmamış quruluşlardan xeyli aşağıdır. Epoksi qatran və mis dirijorun istilik genişləndirilməsi əmsalı, istilik velosipedi səbəb olan izolyasiya qatının çatlamamaq üçün uyğunlaşır. Üçölçülü istilik yayma quruluşunun istilik mübadiləsi səmərəliliyi ənənəvi planar finalardan üstündür və temperaturun yüksəlməsi eyni yük altında azalır. Bütün meylli oynaqların əsas texnologiyası maqnit dövrə itkisini azaldır və yüklənməyən cərəyan sənayenin ümumi səviyyəsindən daha yaxşıdır. Qoruyucu mənzilin pas profilaktik örtüyü, duz spreyi sürətləndirilmiş testi keçir və yaş mühitlərdə metal hissələri üçün korroziya riski yoxdur.
| Model | Yük itkisi yoxdur (W) |
Yük itkisi (120%) |
Mərazar (%) |
Noload cərəyan (%) |
Səs-küy səviyyəsi (LPA) db |
Ağırlıq (Kq) |
| SC (b) 10-30 / 10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (b) 10-50 / 10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (b) 10-80 / 10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (b) 10-100 / 10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (b) 10-125 / 10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (b) 10-160 / 10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (b) 10-200 / 10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (b) 10-250 / 10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (b) 10-315 / 10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (b) 10-400 / 10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (b) 10-500 / 10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (b) 10-630 / 10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (b) 10-800 / 10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (b) 10-1000 / 10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (b) 10-1250 / 10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (b) 10-1600 / 10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (b) 10-2000 / 10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (b) 10-2500 / 10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (b) 10-3150 / 10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (b) 10-4000 / 10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Model | Ölçü (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| Sc (z) (b) 10-30 / 10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| Sc (z) (b) 10-50 / 10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| Sc (z) (b) 10-80 / 10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| Sc (z) (b) 10-100 / 10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| Sc (z) (b) 10-125 / 10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| Sc (z) (b) 10-160 / 10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| Sc (z) (b) 10-200 / 10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| Sc (z) (b) 10-250 / 10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| Sc (z) (b) 10-315 / 10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| Sc (z) (b) 10-400 / 10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| Sc (z) (b) 10-500 / 10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| Sc (z) (b) 10-630 / 10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| Sc (z) (b) 10-800 / 10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| Sc (z) (b) 10-1000 / 10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| Sc (z) (b) 10-1250 / 10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| Sc (z) (b) 10-1600 / 10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| Sc (z) (b) 10-2000 / 10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| Sc (z) (b) 10-2500 / 10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| Sc (z) (b) 10-3150 / 10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| Sc (z) (b) 10-4000 / 10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Model | Tutum (kva) | Uzunluq (Mm) |
Eni (mm) | Hündürlük (Mm) |
Uzununa (mm) | Üfüqi (mm) | Çəki (kq) |
| Sc (z) (b) 10-30 / 10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| Sc (z) (b) 10-50 / 10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| Sc (z) (b) 10-80 / 10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| Sc (z) (b) 10-100 / 10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| Sc (z) (b) 10-125 / 10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| Sc (z) (b) 10-160 / 10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| Sc (z) (b) 10-200 / 10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| Sc (z) (b) 10-250 / 10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| Sc (z) (b) 10-315 / 10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| Sc (z) (b) 10-400 / 10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| Sc (z) (b) 10-500 / 10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| Sc (z) (b) 10-630 / 10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| Sc (z) (b) 10-800 / 10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| Sc (z) (b) 10-1000 / 10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| Sc (z) (b) 10-1250 / 10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| Sc (z) (b) 10-1600 / 10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| Sc (z) (b) 10-2000 / 10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| Sc (z) (b) 10-2500 / 10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| Sc (z) (b) 10-3150 / 10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| Sc (z) (b) 10-4000 / 10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Üç ölçülü soyutma quruluşu əlavə texniki xidmət tələb edirmi?
Fan modulu, daşıma möhür dizaynını qəbul edir və yığılmış əməliyyat vaxtının həddinə çatdıqdan sonra, yağlama və texniki xidmətdən sonra bütövlükdə dəyişdirilə bilər.
Yüksək duzlu sis ilə sahil ərazilərində terminal korroziyasının qarşısını necə almaq olar?
200 kVA-nın üç mərhələli 50hz ilə əlaqə nömrəsi 50hz quru tipli transformator, duz spreyi təmasına quraşdırıla bilən əlavə terminal qoruma qolları olan bir nikel-sink ərintisidir.
