SGOB 200kva Quru Transformator paylama sənayesi texnoloji irəliləyişlər və davamlılıq təşəbbüsləri ilə davamlı olaraq inkişaf edir. İstehsalçılar transformatorların səmərəliliyini, davamlılığını və təhlükəsizlik xüsusiyyətlərini artırmaq üçün tədqiqat və inkişafa sərmayə qoyurlar. Bura istilik və elektrik performansını yaxşılaşdırmaq üçün amorf metal nüvələr və ekoloji cəhətdən təmiz izolyasiya sistemləri kimi qabaqcıl materialların istifadəsi daxildir.
SGOB 200kva Quru Transformator enerji paylama sənayesində elektrik avadanlıqlarının təkamülü və təkmilləşməsinin sübutudur. Müəssisələr və qurumlar getdikcə etibarlı, səmərəli və ekoloji cəhətdən təmiz enerji həlləri axtardıqca, SGOB 200kva Quru Transformator geniş tətbiqlər üçün üstünlük verilən seçim kimi ortaya çıxdı.
Enerji paylama sənayesi texnologiyadakı irəliləyişlər, davamlılıq təşəbbüsləri və inkişaf edən müştəri tələbləri ilə idarə olunan əhəmiyyətli transformasiyadan keçir. Transformatorlar elektrik şəbəkəsinin mühüm komponentləri kimi enerjinin səmərəli şəkildə çevrilməsində və paylanmasında mühüm rol oynayır. Xüsusilə quru tipli transformatorlar ənənəvi yağla doldurulmuş transformatorlarla müqayisədə gücləndirilmiş təhlükəsizlik, azaldılmış texniki xidmət tələbləri və ətraf mühitə faydaları sayəsində böyük üstünlük qazanmışdır.
SGOB 200kva Quru Transformator: Əsas Sənaye Töhfələri:
Effektivlik və Etibarlılıq:
200 kilovolt-amper (kva) nominal güc gücü ilə SGOB 200kva Quru Transformator enerji itkilərini minimuma endirməklə və əməliyyat xərclərini azaltmaqla müstəsna səmərəlilik təklif edir. Onun möhkəm konstruksiyası uzunmüddətli etibarlılığı təmin edir, müəssisələrə davamlı enerji təchizatını saxlamağa və bahalı fasilələrdən qaçmağa imkan verir.
Davamlılıq:
Quru tipli dizayn transformator yağı kimi təhlükəli materialların istifadəsini aradan qaldırır, ətraf mühitə təsirini azaldır və təhlükəli tullantıların utilizasiyası ilə bağlı getdikcə daha sərt qaydalara riayət edir. Bu, ümumi davamlılıq səylərinə töhfə verir və yaşıl texnologiyaların tətbiqi ilə bağlı artan tendensiyaya uyğun gəlir.
Çox yönlülük və fərdiləşdirmə:
SGOB 200kva Quru Transformator müxtəlif sənaye, kommersiya və institusional ehtiyacları ödəmək üçün kifayət qədər çox yönlüdür. İstehsalçılar, son istifadəçilərə transformatoru öz xüsusi tələblərinə uyğunlaşdırmağa imkan verən müxtəlif gərginlik səviyyələri, giriş və çıxış konfiqurasiyaları və montaj tənzimləmələri daxil olmaqla fərdiləşdirmə variantları təklif edir.
Uyğunluq və Təhlükəsizlik:
Transformator onun təhlükəsizliyini və etibarlılığını təmin etməklə beynəlxalq standartlara və qaydalara uyğundur. Ciddi sınaq və sertifikatlaşdırma prosesləri onun elektromaqnit uyğunluğu (EMC), qısaqapanmaya davamlılıq imkanları və istilik performansı ilə bağlı olanlar da daxil olmaqla sənaye standartlarına uyğunluğunu yoxlayır.
Sənayelər üzrə tətbiqlər:
Sənaye: İstehsalat zavodlarında, mədən əməliyyatlarında və digər ağır iş mühitlərində SGOB 200kva Quru Transformator əməliyyat səmərəliliyini və məhsuldarlığını təmin edərək maşın, avadanlıq və idarəetmə sistemlərini dəstəkləyir.
Commercial: Suitable for office buildings, retail stores, healthcare facilities, and other commercial establishments, the transformer provides a stable power supply for appliances, lighting, HVAC systems, and other critical infrastructure.
Institutional: Perfect for educational institutions, government buildings, and other public facilities, the transformer ensures reliable power for essential services, enhancing safety and operational efficiency.
Sənaye Trendləri və İnnovasiyalar:
Enerji paylama sənayesi texnoloji irəliləyişlər və davamlılıq təşəbbüsləri ilə davamlı olaraq inkişaf edir. İstehsalçılar transformatorların səmərəliliyini, davamlılığını və təhlükəsizlik xüsusiyyətlərini artırmaq üçün tədqiqat və inkişafa sərmayə qoyurlar. Bura istilik və elektrik performansını yaxşılaşdırmaq üçün amorf metal nüvələr və ekoloji cəhətdən təmiz izolyasiya sistemləri kimi qabaqcıl materialların istifadəsi daxildir.
Üstəlik, ağıllı şəbəkə texnologiyalarının və Əşyaların İnternetinin (IoT) inteqrasiyası sənayeni dəyişdirir. Uzaqdan monitorinq, diaqnostika və proqnozlaşdırıcı texniki xidmət imkanları istehsalçılara və son istifadəçilərə transformatorun işini optimallaşdırmağa, dayanma müddətini azaltmağa və onların ömrünü uzatmağa imkan verir.
MƏHSUL XÜSUSİYYƏTLƏRİ

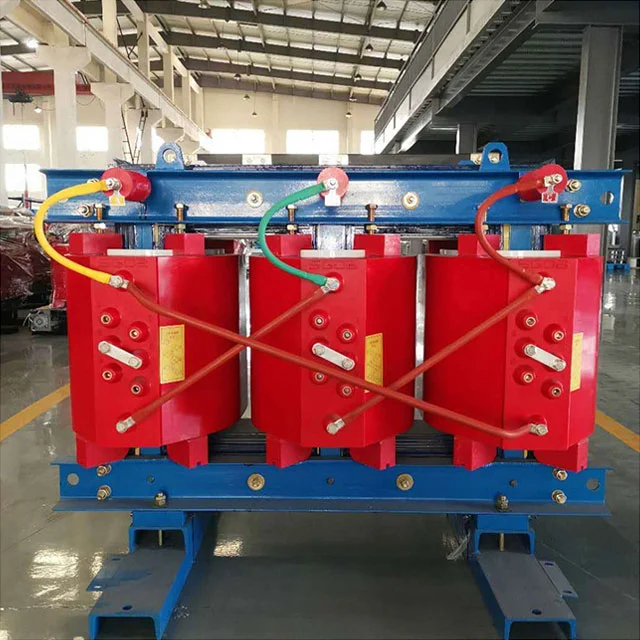

Shanghai Industrial Transformer Co., Ltd. tərəfindən istehsal olunan epoksi qatran tökmə 200kva Quru Transformator qabaqcıl xarici texnologiyanı tətbiq etməklə Shenyang Transformer Araşdırma İnstitutu ilə əməkdaşlıqda hazırlanmış və dizayn edilmişdir. Məhsulun etibarlılıq indeksi beynəlxalq qabaqcıl səviyyəyə çatmışdır.
SGOB 200kva Quru Transformator təhlükəsizdir, alov gecikdirir və yanğına davamlıdır, çirklənməz və birbaşa yükləmə mərkəzində quraşdırıla bilər. Baxım tələb etmir, quraşdırılması asan, hərtərəfli istismar dəyəri azdır, itkisi azdır, yaxşı nəmə davamlıdır, 100% rütubətdə normal işləyə bilir və söndürüldükdən sonra əvvəlcədən qurudulmadan işə salına bilər. Aşağı qismən boşalma, aşağı səs-küy, güclü istilik yayılması funksiyası var və məcburi hava soyutma şəraitində 150% nominal yükdə işləyə bilər.
SGOB 200kva Quru Transformator indi çoxmərtəbəli binalarda, ticarət mərkəzlərində, hava limanlarında, stansiyalarda, doklarda, metrolarda, fabriklərdə, yeraltı paylayıcı stansiyalarda, dənizdə neft qazma platformalarında, elektrik stansiyalarında və sərt mühit və istifadə şəraiti olan digər yerlərdə geniş istifadə olunur.
Main materials and features
Bobin keçirici kimi F sinifli izolyasiya edilmiş mis məftildən və izolyasiya kimi şüşə lif və epoksi qatran kompozit materialından istifadə edir. Onun genişlənmə əmsalı mis keçiriciyə yaxındır və yaxşı təsir müqavimətinə, temperaturun dəyişməsinə və çatlara qarşı müqavimətə malikdir. Şüşə lifi və epoksi qatranının bütün komponentləri öz-özünə söndürülür və yanmağa davam etməyəcəkdir. Eyni zamanda, yüksək gərginlikli rulon 1 mbar vakuum vəziyyətində epoksi qatranı ilə tökülür və bobinin qismən boşalmasının kiçik olmasını təmin edən bobin içərisində heç bir qabarcıq yoxdur. Eyni zamanda, transformatorun itkisi effektiv şəkildə azalır.
Transformatorun dəmir özəyi Yaponiyanın Nippon Steel-dən gətirilən nizamlı taxıl oriyentasiyalı, 45° tam əyilmiş birləşmələri və dörd səviyyəli addım-addım yığılması ilə yüksək keçiriciliyə malik 30EH120 seriyalı soyuq haddelenmiş silisium polad təbəqələrdən hazırlanmışdır. Dəmir nüvənin səthi nəm və pasın qarşısını almaq üçün izolyasiya qatranı boyası ilə möhürlənmişdir və iki sıxac və bərkidicilər korroziyaya qarşı qoruyucu təbəqələrə malikdir. Bütün dəmir nüvəsi yığılmamış dəmir boyunduruğu və polad çəkmə boşqab quruluşunu qəbul edir ki, bu da yük itkisini, yüksüz cərəyanı və dəmir nüvə səs-küyünü effektiv şəkildə azaldır.
Aşağı gərginlikli və yüksək cərəyan bobinləri üçün qısaqapanma baş verdikdə qısaqapanma gərginliyi böyükdür və aşağı gərginlikli döngələrin sayı azdır. Aşağı gərginlikli cərəyan nə qədər böyükdürsə, tel sarma növündən istifadə edildikdə qeyri-sabit amper dönüşləri problemi daha qabarıq olacaqdır. İstiliyin yayılması problemini də nəzərə almaq lazımdır. Bu zaman aşağı gərginlik üçün folqa sarımının istifadəsi yuxarıda göstərilən problemləri daha yaxşı həll edə bilər. Əvvəla, folqa məhsullarında eksenel dönüşlər və eksenel sarma spiral açıları yoxdur. Yüksək və aşağı gərginlikli sarımların amper dönüşləri balanslaşdırılmışdır və qısaqapanma baş verdikdə transformatorun eksenel gərginliyi kiçik olur. İkincisi, nazik izolyasiyası sayəsində prosesdə çox qatlı hava kanalları istəyə uyğun olaraq təyin edilə bilər və istilik yayılması problemi də daha yaxşı həll olunur. Bobinin daxili qaynağı yüksək dəqiqliyə, aşağı qaynaq müqavimətinə və heç bir xarici qaynaq prosesi olmayan tam avtomatik folqa sarma maşınında ksenon mühafizə qaynağını qəbul edir. Sarma təbəqələri arasında DMD izolyasiyası istifadə olunur və ucları büküldükdən sonra möhürlənir və qatranla bərkidilir.
Aşağı səs-küy, yüksək külək təzyiqi, gözəl görünüş və s. xüsusiyyətləri olan və transformatorun həddindən artıq yükləmə qabiliyyətini artıran çarpaz axınlı üst-üfürmə soyutma fanı qəbul edilir. Temperatur nəzarəti transformatorun işinin təhlükəsizliyini və etibarlılığını artırmaq üçün ağıllı temperatur tənzimləyicisini qəbul edir.
MƏHSULUN TƏSVİRİ
Epoksi qatran izolyasiyalı quru tip transformator çox təhlükəsiz məhsuldur. Birbaşa yükləmə mərkəzində quraşdırıla bilər. Əvvəlcədən qurutmadan 100% rütubətli mühitdə yaxşı işləyir. Tikinti sahəsində, ticarət mərkəzində, hava limanında, stansiyada, limanda, metroda, zavodda, yeraltı elektrik paylayıcı stansiyasında, dəniz neft qazma platformasında, elektrik stansiyasında və s.
MƏHSUL XÜSUSİYYƏTLƏRİ
● Yanğına davamlıdır
● Nəmə davamlılıq
● Asan texniki qulluq və quraşdırma
● Kobud mühit şəraitində yaxşı qaçış
● Non-polluting product
● Kompleks əməliyyat zamanı aşağı itki
PARAMETRELER
| MODEL |
NO LOAD LOSS (W) |
YÜK İTKİSİ (120%) |
MÜQƏDDƏT (%) |
NOLOAD CARİ (%) |
SƏVİYYƏ SƏVİYYƏSİ (Lpa) dB |
WEIGHT (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | ÖLÇÜ(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | TUTUCU (KVA) | UZUNLUK (MM) |
ENI (MM) | Hündürlük (MM) |
BOYUNA (MM) | Üfüqi (MM) | ÇƏKİ (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ŞİRKƏT PROFİLİ
Shanghai Industry Transformers Co., Ltd (SGOB) elektrik paylayıcı avadanlıqların tam çeşidli təchizatçısıdır. Məhsullarımıza daxildir:
● Yağlı transformatorlar
● 35KV yağlı transformatorlar
● Eksoksi qatranlı izolyasiya quru tipli güc transformatorları
● Amorf lehimli paylayıcı transformatorlar
● Fotovoltaik transformatorlar
● Külək enerjisi transformatorları
● Box-style substation transformers
Şirkətimiz 2007-ci ildə yaradılıb və bu gün 40.000 kv.m emalatxanası və 200-dən çox işçisi var. Məhsullarımız enerji istehsalı və bölüşdürülməsi, kömür istehsalı, metallurgiya, neft və qaz, kimya, tikinti, limanlar, hava limanları, dəmir yolu və bələdiyyə infrastrukturu kimi geniş sənaye sahələrində geniş istifadə olunur.
Biz həmçinin elektrik şkafları və korpusları, keçid qutuları kimi müvafiq avadanlıqlar istehsal edirik. Hazırda biz məhsul xəttimizi isti büzüşmə konnektorları, elektrik kabelləri və əlaqəli mexaniki avadanlıqlar və s. kimi enerji ilə bağlı digər sahələrə genişləndiririk. Məqsədimiz bir pəncərə qurmaqdır. qlobal müştəri bazamız üçün elektrik avadanlığı və hissələri təchizat platforması.
Biz ən yüksək keyfiyyətli məhsulları çatdırmaq üçün ciddi keyfiyyətə nəzarət sistemimizə güvənirik. 200 işçimizdən 46-sı mühəndisdir. Keyfiyyət sistemimizə aşağıdakılar üçün keyfiyyətlər daxildir:
● National Transformers Quality Supervision Center of China
● ISO-9001:2008 Keyfiyyət İdarəetmə Sistemi
● ISO-14001:2004 Ətraf Mühitin İdarəetmə Sistemi
● OHSMS18000 Sağlamlıq və Təhlükəsizlik Sistemi
Patentlərimiz:
İstehsal və keyfiyyət test imkanlarımıza aşağıdakılar daxildir:
● Avtomatik folqa sarğısı
● Digital silicone steel sheeting and slitting
● Fully automatic vacuum drying oven and varnish line
● HAEFLY qismən boşalma test cihazı
● HAEFLY güc analizatoru
● HAEFLY harmonik analizator
Nəticə, infrastruktur sərmayənizi maksimum dərəcədə artırmaq üçün yüksək səmərəlilik, daha az enerji sərfiyyatı və aşağı səs-küydən ibarət üstün məhsuldur.
