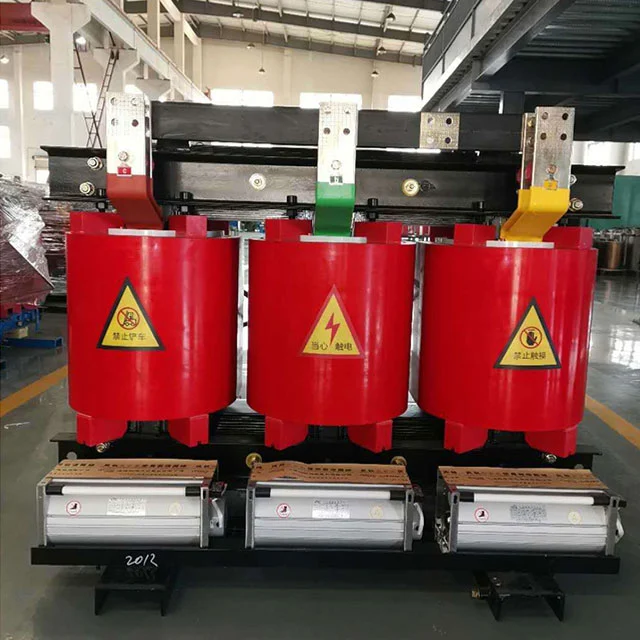

SGOB 1250kva Quru Transformator müasir sənaye, kommersiya və institusional şəraitin yüksək güc tələblərinə cavab vermək üçün nəzərdə tutulmuş ən müasir elektrik cihazıdır. 1250 kilovolt-amper (kva) gücünə malik bu transformator misilsiz etibarlılıq, səmərəlilik və davamlılıq təmin edən qabaqcıl mühəndislik və texnoloji innovasiyaların sübutu kimi dayanır.
SGOB 1250kva Quru Transformator müasir sənaye, kommersiya və institusional şəraitin yüksək güc tələblərinə cavab vermək üçün nəzərdə tutulmuş ən müasir elektrik cihazıdır. 1250 kilovolt-amper (kva) gücünə malik bu transformator misilsiz etibarlılıq, səmərəlilik və davamlılıq təmin edən qabaqcıl mühəndislik və texnoloji innovasiyaların sübutu kimi dayanır.
SGOB 1250kva Quru Transformatorun diqqət çəkən xüsusiyyətlərindən biri onun quru tipli dizaynıdır. Ənənəvi yağla doldurulmuş transformatorlardan fərqli olaraq, bu model qlobal davamlılıq səyləri ilə uyğunlaşaraq və daha təmiz enerji həllərini təşviq edərək sızma və ətraf mühitin çirklənməsi riskini aradan qaldırır. Bu ekoloji cəhətdən təmiz yanaşma transformatorun cəmiyyətə və planetə müsbət töhfə verməsini təmin edir.
Transformatorun kompakt yeri və möhkəm konstruksiyası onu məhdud məkanda quraşdırma üçün ideal edir. Onun möhkəm quruluşu hətta ən tələbkar sənaye şəraitində belə uzunmüddətli etibarlılığa və qüsursuz işləməyə zəmanət verir. SGOB 1250kva Quru Transformator əhəmiyyətli yükləri dəstəkləməyə qadirdir və onu yüksək enerji tələblərinin ardıcıl və kritik olduğu tətbiqlər üçün əla seçim edir.
SGOB 1250kva Quru Transformator istehsal obyektlərindən və məlumat mərkəzlərindən tutmuş səhiyyə müəssisələri və təhsil şəhərciklərinə qədər, lazım olan yerdə və nə vaxt etibarlı enerji ötürməyə hazırdır. Onun qabaqcıl soyutma sistemi transformatorun səs-küy çirklənməsini və istilik əmələ gəlməsini minimuma endirərək səmərəli və səssiz işləməsini təmin edir. Bu, öz növbəsində, transformatorun xidmət müddətini uzadır və ümumi istifadəçi təcrübəsini artırır.
Bundan əlavə, SGOB 1250kva Quru Transformator enerji səmərəliliyini artırmaq və əməliyyat xərclərini minimuma endirmək üçün nəzərdə tutulmuş qabaqcıl funksiyalar dəsti ilə təchiz edilmişdir. Enerji itkilərini minimuma endirmək və yükə enerji çatdırılmasını maksimum dərəcədə artırmaq üçün yüksək keyfiyyətli materiallardan və ən müasir istehsal üsullarından istifadə edir. Bu, müəssisələrin enerji istehlakını optimallaşdırmağa, karbon izlərini azaltmağa və enerji xərclərinə qənaət etməyə imkan verir.
Təsirli texniki xüsusiyyətləri ilə yanaşı, SGOB 1250kva Quru Transformator həm də texniki xidmətin asanlığı və çevikliyi ilə tanınır. Onun modul dizaynı asan giriş və xidmət göstərməyə imkan verir, dayanma müddətini və texniki xidmət xərclərini azaldır. Bundan əlavə, transformator xüsusi müştəri tələblərinə cavab vermək üçün fərdiləşdirilə bilər ki, bu da onun istənilən tətbiqə və ya mühitə tam uyğun olmasını təmin edir.
MƏHSUL XÜSUSİYYƏTLƏRİ
Shanghai Industrial Transformer Co., Ltd. tərəfindən istehsal olunan epoksi qatran tökmə 1250kva Quru Transformator qabaqcıl xarici texnologiyanın tətbiqi ilə Shenyang Transformer Tədqiqat İnstitutu ilə əməkdaşlıqda hazırlanmış və dizayn edilmişdir. Məhsulun etibarlılıq indeksi beynəlxalq qabaqcıl səviyyəyə çatmışdır.
SGOB 1250kva Quru Transformator təhlükəsizdir, alov gecikdirir və yanğına davamlıdır, çirklənməz və birbaşa yük mərkəzində quraşdırıla bilər. Baxım tələb etmir, quraşdırılması asan, hərtərəfli istismar dəyəri azdır, itkisi azdır, yaxşı nəmə davamlıdır, 100% rütubətdə normal işləyə bilir və söndürüldükdən sonra əvvəlcədən qurudulmadan işə salına bilər. Aşağı qismən boşalma, aşağı səs-küy, güclü istilik yayılması funksiyası var və məcburi hava soyutma şəraitində 150% nominal yükdə işləyə bilər.
SGOB 1250kva Quru Transformator indi çoxmərtəbəli binalarda, ticarət mərkəzlərində, hava limanlarında, stansiyalarda, doklarda, metrolarda, fabriklərdə, yeraltı paylayıcı stansiyalarda, dənizdə neft qazma platformalarında, elektrik stansiyalarında və sərt mühit və istifadə şəraiti olan digər yerlərdə geniş istifadə olunur.
Əsas materiallar və xüsusiyyətlər
Bobin keçirici kimi F sinifli izolyasiya edilmiş mis məftildən və izolyasiya kimi şüşə lif və epoksi qatran kompozit materialından istifadə edir. Onun genişlənmə əmsalı mis keçiriciyə yaxındır və yaxşı təsir müqavimətinə, temperaturun dəyişməsinə və çatlara qarşı müqavimətə malikdir. Şüşə lifi və epoksi qatranının bütün komponentləri öz-özünə söndürülür və yanmağa davam etməyəcəkdir. Eyni zamanda, yüksək gərginlikli rulon 1 mbar vakuum vəziyyətində epoksi qatranı ilə tökülür və bobinin qismən boşalmasının kiçik olmasını təmin edən bobin içərisində heç bir qabarcıq yoxdur. Eyni zamanda, transformatorun itkisi effektiv şəkildə azalır.
Transformatorun dəmir özəyi Yaponiyanın Nippon Steel-dən gətirilən nizamlı taxıl oriyentasiyalı, 45° tam əyilmiş birləşmələri və dörd səviyyəli addım-addım yığılması ilə yüksək keçiriciliyə malik 30EH120 seriyalı soyuq haddelenmiş silisium polad təbəqələrdən hazırlanmışdır. Dəmir nüvənin səthi nəm və pasın qarşısını almaq üçün izolyasiya qatranı boyası ilə möhürlənmişdir və iki sıxac və bərkidicilər korroziyaya qarşı qoruyucu təbəqələrə malikdir. Bütün dəmir nüvəsi yığılmamış dəmir boyunduruğu və polad çəkmə boşqab quruluşunu qəbul edir ki, bu da yük itkisini, yüksüz cərəyanı və dəmir nüvə səs-küyünü effektiv şəkildə azaldır.
Aşağı gərginlikli və yüksək cərəyan bobinləri üçün qısaqapanma baş verdikdə qısaqapanma gərginliyi böyükdür və aşağı gərginlikli döngələrin sayı azdır. Aşağı gərginlikli cərəyan nə qədər böyükdürsə, tel sarma növündən istifadə edildikdə qeyri-sabit amper dönüşləri problemi daha qabarıq olacaqdır. İstiliyin yayılması problemini də nəzərə almaq lazımdır. Bu zaman aşağı gərginlik üçün folqa sarımının istifadəsi yuxarıda göstərilən problemləri daha yaxşı həll edə bilər. Əvvəla, folqa məhsullarında eksenel dönüşlər və eksenel sarma spiral açıları yoxdur. Yüksək və aşağı gərginlikli sarımların amper dönüşləri balanslaşdırılmışdır və qısaqapanma baş verdikdə transformatorun eksenel gərginliyi kiçik olur. İkincisi, nazik izolyasiyası sayəsində prosesdə çox qatlı hava kanalları istəyə uyğun olaraq təyin edilə bilər və istilik yayılması problemi də daha yaxşı həll olunur. Bobinin daxili qaynağı yüksək dəqiqliyə, aşağı qaynaq müqavimətinə və heç bir xarici qaynaq prosesi olmayan tam avtomatik folqa sarma maşınında ksenon mühafizə qaynağını qəbul edir. Sarma təbəqələri arasında DMD izolyasiyası istifadə olunur və ucları büküldükdən sonra möhürlənir və qatranla bərkidilir.
Aşağı səs-küy, yüksək külək təzyiqi, gözəl görünüş və s. xüsusiyyətləri olan və transformatorun həddindən artıq yükləmə qabiliyyətini artıran çarpaz axınlı üst-üfürmə soyutma fanı qəbul edilir. Temperatur nəzarəti transformatorun işinin təhlükəsizliyini və etibarlılığını artırmaq üçün ağıllı temperatur tənzimləyicisini qəbul edir.
MƏHSULUN TƏSVİRİ
Epoksi qatran izolyasiyalı quru tip transformator çox təhlükəsiz məhsuldur. Birbaşa yükləmə mərkəzində quraşdırıla bilər. Əvvəlcədən qurutmadan 100% rütubətli mühitdə yaxşı işləyir. Tikinti sahəsində, ticarət mərkəzində, hava limanında, stansiyada, limanda, metroda, zavodda, yeraltı elektrik paylayıcı stansiyasında, dəniz neft qazma platformasında, elektrik stansiyasında və s.
MƏHSUL XÜSUSİYYƏTLƏRİ
● Yanğına davamlıdır
● Nəmə davamlılıq
● Asan texniki qulluq və quraşdırma
● Kobud mühit şəraitində yaxşı qaçış
● Çirkləndirici olmayan məhsul
● Kompleks əməliyyat zamanı aşağı itki
PARAMETRELER
| MODEL | YÜK İTKİSİ YOXDUR (W) |
YÜK İTKİSİ (120%) |
MÜQƏDDƏT (%) |
NOLOAD CARİ (%) |
SƏVİYYƏ SƏVİYYƏSİ (Lpa) dB |
ÇƏKİ (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | ÖLÇÜ(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | TUTUCU (KVA) | UZUNLUK (MM) |
ENI (MM) | Hündürlük (MM) |
BOYUNA (MM) | Üfüqi (MM) | ÇƏKİ (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ŞİRKƏT PROFİLİ
Shanghai Industry Transformers Co., Ltd (SGOB) elektrik paylayıcı avadanlıqların tam çeşidli təchizatçısıdır. Məhsullarımıza daxildir:
● Yağlı transformatorlar
● 35KV yağlı transformatorlar
● Eksoksi qatranlı izolyasiya quru tipli güc transformatorları
● Amorf lehimli paylayıcı transformatorlar
● Fotovoltaik transformatorlar
● Külək enerjisi transformatorları
● Qutu tipli yarımstansiya transformatorları
Şirkətimiz 2007-ci ildə yaradılıb və bu gün 40.000 kv.m emalatxanası və 200-dən çox işçisi var. Məhsullarımız enerji istehsalı və bölüşdürülməsi, kömür istehsalı, metallurgiya, neft və qaz, kimya, tikinti, limanlar, hava limanları, dəmir yolu və bələdiyyə infrastrukturu kimi geniş sənaye sahələrində geniş istifadə olunur.
Biz həmçinin elektrik şkafları və korpusları, keçid qutuları kimi müvafiq avadanlıqlar istehsal edirik. Hazırda biz məhsul xəttimizi isti büzüşmə konnektorları, elektrik kabelləri və əlaqəli mexaniki avadanlıqlar və s. kimi enerji ilə bağlı digər sahələrə genişləndiririk. Məqsədimiz bir pəncərə qurmaqdır. qlobal müştəri bazamız üçün elektrik avadanlığı və hissələri təchizat platforması.
Biz ən yüksək keyfiyyətli məhsulları çatdırmaq üçün ciddi keyfiyyətə nəzarət sistemimizə güvənirik. 200 işçimizdən 46-sı mühəndisdir. Keyfiyyət sistemimizə aşağıdakılar üçün keyfiyyətlər daxildir:
● Çinin Milli Transformatorların Keyfiyyətinə Nəzarət Mərkəzi
● ISO-9001:2008 Keyfiyyət İdarəetmə Sistemi
● ISO-14001:2004 Ətraf Mühitin İdarəetmə Sistemi
● OHSMS18000 Sağlamlıq və Təhlükəsizlik Sistemi
Patentlərimiz:
İstehsal və keyfiyyət test imkanlarımıza aşağıdakılar daxildir:
● Avtomatik folqa sarğısı
● Rəqəmsal silikon polad təbəqə və dilmə
● Tam avtomatik vakuum qurutma sobası və lak xətti
● HAEFLY qismən boşalma test cihazı
● HAEFLY güc analizatoru
● HAEFLY harmonik analizator
Nəticə, infrastruktur sərmayənizi maksimum dərəcədə artırmaq üçün yüksək səmərəlilik, daha az enerji sərfiyyatı və aşağı səs-küydən ibarət üstün məhsuldur.
