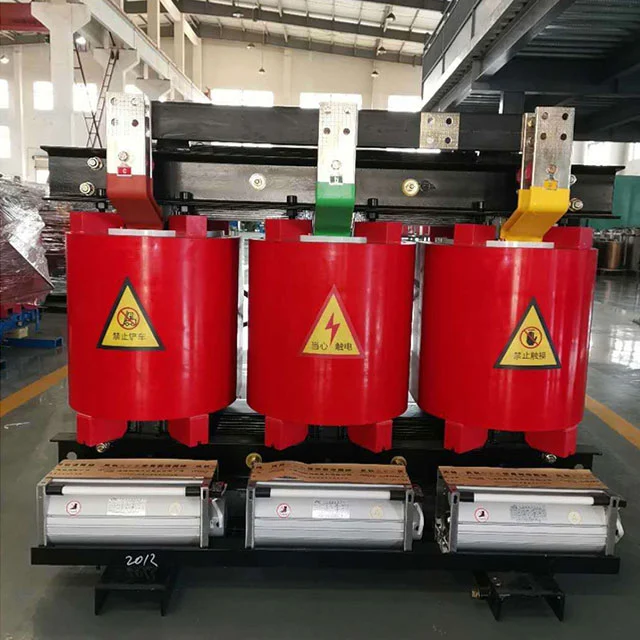

SGOB 1000kva Quru Transformator müasir sənaye, kommersiya və institusional şəraitin yüksək güc tələblərinə cavab vermək üçün nəzərdə tutulmuş yüksək səviyyəli elektrik cihazıdır. 1000 kilovolt-amper (kva) möhkəm güc göstəricisi ilə bu transformator misilsiz etibarlılıq, səmərəlilik və davamlılıq təklif edərək onu müxtəlif tətbiqlər üçün universal güc həllinə çevirir.
Transformatorun quru tipli dizaynı yağa ehtiyacı aradan qaldırır, sızma və ətraf mühitin çirklənməsi riskini əhəmiyyətli dərəcədə azaldır. Bu ekoloji cəhətdən təmiz xüsusiyyət qlobal davamlılıq səyləri ilə uyğunlaşır, daha təmiz enerji həllərini təşviq edir və karbon emissiyalarını minimuma endirir. SGOB 1000kva Quru Transformator kompakt ölçü və möhkəm konstruksiya ilə hazırlanmışdır ki, bu da onu məkan məhdud mühitlərdə quraşdırmaq üçün ideal edir. Onun möhkəm quruluşu hətta ən tələbkar sənaye şəraitində belə uzunmüddətli etibarlılıq və qüsursuz işləməyi təmin edir.
Bu transformatorun əhəmiyyətli yükləri dəstəkləmək qabiliyyəti onu yüksək güc tələblərinin ardıcıl və kritik olduğu tətbiqlər üçün əla seçim edir. SGOB 1000kva Quru Transformator istehsal obyektlərindən və məlumat mərkəzlərindən tutmuş səhiyyə müəssisələrinə və təhsil şəhərciklərinə qədər, lazım olan yerdə və nə vaxt etibarlı enerji ötürməyə hazırdır.
In addition to its robust power handling capabilities, the transformer offers impressive energy efficiency. It minimizes energy losses, maximizing power delivery to the load and reducing operational costs. This makes it an ideal choice for businesses seeking to optimize their energy consumption and reduce their carbon footprint.
Bundan əlavə, SGOB 1000kva Quru Transformator səs-küyün azaldılması və istilik idarəetməsi kimi qabaqcıl xüsusiyyətlərlə təchiz edilmişdir. Bu xüsusiyyətlər daha sakit və sərin işləməyi təmin edir, ümumi istifadəçi təcrübəsini artırır və transformatorun ömrünü uzadır.
The SGOB 1000kva Dry Transformer is a high-performance, reliable, and environmentally friendly power solution. Its compact design, robust construction, and advanced features make it an excellent choice for a wide range of applications. Whether you're looking to power a manufacturing facility, a data center, or a healthcare institution, the SGOB 1000kva Dry Transformer is ready to deliver the power you need, when you need it.
MƏHSUL XÜSUSİYYƏTLƏRİ
The epoxy resin cast 1000kva Dry Transformer produced by Shanghai Industrial Transformer Co., Ltd. is developed and designed in cooperation with Shenyang Transformer Research Institute by introducing advanced foreign technology. The product reliability index has reached the international advanced level.
SGOB 1000kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.
SGOB 1000kva Quru Transformator indi hündürmərtəbəli binalarda, ticarət mərkəzlərində, hava limanlarında, stansiyalarda, doklarda, metrolarda, fabriklərdə, yeraltı paylayıcı stansiyalarda, dənizdə neft qazma platformalarında, elektrik stansiyalarında və sərt mühit və istifadə şəraiti olan digər yerlərdə geniş istifadə olunur.
Əsas materiallar və xüsusiyyətlər
Bobin keçirici kimi F sinifli izolyasiya edilmiş mis məftildən və izolyasiya kimi şüşə lif və epoksi qatran kompozit materialından istifadə edir. Onun genişlənmə əmsalı mis keçiriciyə yaxındır və yaxşı təsir müqavimətinə, temperaturun dəyişməsinə və çatlara qarşı müqavimətə malikdir. Şüşə lifi və epoksi qatranının bütün komponentləri öz-özünə söndürülür və yanmağa davam etməyəcəkdir. Eyni zamanda, yüksək gərginlikli rulon 1 mbar vakuum vəziyyətində epoksi qatranı ilə tökülür və bobinin qismən boşalmasının kiçik olmasını təmin edən bobin içərisində heç bir qabarcıq yoxdur. Eyni zamanda, transformatorun itkisi effektiv şəkildə azalır.
Transformatorun dəmir özəyi Yaponiyanın Nippon Steel-dən gətirilən nizamlı taxıl oriyentasiyalı, 45° tam əyilmiş birləşmələri və dörd səviyyəli addım-addım yığılması ilə yüksək keçiriciliyə malik 30EH120 seriyalı soyuq haddelenmiş silisium polad təbəqələrdən hazırlanmışdır. Dəmir nüvənin səthi nəm və pasın qarşısını almaq üçün izolyasiya qatranı boyası ilə möhürlənmişdir və iki sıxac və bərkidicilər korroziyaya qarşı qoruyucu təbəqələrə malikdir. Bütün dəmir nüvəsi yığılmamış dəmir boyunduruğu və polad çəkmə boşqab quruluşunu qəbul edir ki, bu da yük itkisini, yüksüz cərəyanı və dəmir nüvə səs-küyünü effektiv şəkildə azaldır.
Aşağı gərginlikli və yüksək cərəyan bobinləri üçün qısaqapanma baş verdikdə qısaqapanma gərginliyi böyükdür və aşağı gərginlikli döngələrin sayı azdır. Aşağı gərginlikli cərəyan nə qədər böyükdürsə, tel sarma növündən istifadə edildikdə qeyri-sabit amper dönüşləri problemi daha qabarıq olacaqdır. İstiliyin yayılması problemini də nəzərə almaq lazımdır. Bu zaman aşağı gərginlik üçün folqa sarımının istifadəsi yuxarıda göstərilən problemləri daha yaxşı həll edə bilər. Əvvəla, folqa məhsullarında eksenel dönüşlər və eksenel sarma spiral açıları yoxdur. Yüksək və aşağı gərginlikli sarımların amper dönüşləri balanslaşdırılmışdır və qısaqapanma baş verdikdə transformatorun eksenel gərginliyi kiçik olur. İkincisi, nazik izolyasiyası sayəsində prosesdə çox qatlı hava kanalları istəyə uyğun olaraq təyin edilə bilər və istilik yayılması problemi də daha yaxşı həll olunur. Bobinin daxili qaynağı yüksək dəqiqliyə, aşağı qaynaq müqavimətinə və heç bir xarici qaynaq prosesi olmayan tam avtomatik folqa sarma maşınında ksenon mühafizə qaynağını qəbul edir. Sarma təbəqələri arasında DMD izolyasiyası istifadə olunur və ucları büküldükdən sonra möhürlənir və qatranla bərkidilir.
Aşağı səs-küy, yüksək külək təzyiqi, gözəl görünüş və s. xüsusiyyətləri olan və transformatorun həddindən artıq yükləmə qabiliyyətini artıran çarpaz axınlı üst-üfürmə soyutma fanı qəbul edilir. Temperatur nəzarəti transformatorun işinin təhlükəsizliyini və etibarlılığını artırmaq üçün ağıllı temperatur tənzimləyicisini qəbul edir.
MƏHSULUN TƏSVİRİ
Epoksi qatran izolyasiyalı quru tip transformator çox təhlükəsiz məhsuldur. Birbaşa yükləmə mərkəzində quraşdırıla bilər. Əvvəlcədən qurutmadan 100% rütubətli mühitdə yaxşı işləyir. Tikinti sahəsində, ticarət mərkəzində, hava limanında, stansiyada, limanda, metroda, zavodda, yeraltı elektrik paylayıcı stansiyasında, dəniz neft qazma platformasında, elektrik stansiyasında və s.
MƏHSUL XÜSUSİYYƏTLƏRİ
● Yanğına davamlıdır
● Nəmə davamlılıq
● Asan texniki qulluq və quraşdırma
● Running well during rough environment conditions
● Çirkləndirici olmayan məhsul
● Kompleks əməliyyat zamanı aşağı itki
PARAMETRELER
| MODEL | YÜK İTKİSİ YOXDUR (W) |
YÜK İTKİSİ (120%) |
MÜQƏDDƏT (%) |
NOLOAD CARİ (%) |
SƏVİYYƏ SƏVİYYƏSİ (Lpa) dB |
ÇƏKİ (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | ÖLÇÜ(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | TUTUCU (KVA) | UZUNLUK (MM) |
ENI (MM) | Hündürlük (MM) |
BOYUNA (MM) | Üfüqi (MM) | ÇƏKİ (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ŞİRKƏT PROFİLİ
Shanghai Industry Transformers Co., Ltd (SGOB) elektrik paylayıcı avadanlıqların tam çeşidli təchizatçısıdır. Məhsullarımıza daxildir:
● Yağlı transformatorlar
● 35KV yağlı transformatorlar
● Eksoksi qatranlı izolyasiya quru tipli güc transformatorları
● Amorf lehimli paylayıcı transformatorlar
● Fotovoltaik transformatorlar
● Külək enerjisi transformatorları
● Qutu tipli yarımstansiya transformatorları
Şirkətimiz 2007-ci ildə yaradılıb və bu gün 40.000 kv.m emalatxanası və 200-dən çox işçisi var. Məhsullarımız enerji istehsalı və bölüşdürülməsi, kömür istehsalı, metallurgiya, neft və qaz, kimya, tikinti, limanlar, hava limanları, dəmir yolu və bələdiyyə infrastrukturu kimi geniş sənaye sahələrində geniş istifadə olunur.
Biz həmçinin elektrik şkafları və korpusları, keçid qutuları kimi müvafiq avadanlıqlar istehsal edirik. Hazırda biz məhsul xəttimizi isti büzüşmə konnektorları, elektrik kabelləri və əlaqəli mexaniki avadanlıqlar və s. kimi enerji ilə bağlı digər sahələrə genişləndiririk. Məqsədimiz bir pəncərə qurmaqdır. qlobal müştəri bazamız üçün elektrik avadanlığı və hissələri təchizat platforması.
Biz ən yüksək keyfiyyətli məhsulları çatdırmaq üçün ciddi keyfiyyətə nəzarət sistemimizə güvənirik. 200 işçimizdən 46-sı mühəndisdir. Keyfiyyət sistemimizə aşağıdakılar üçün keyfiyyətlər daxildir:
● Çinin Milli Transformatorların Keyfiyyətinə Nəzarət Mərkəzi
● ISO-9001:2008 Keyfiyyət İdarəetmə Sistemi
● ISO-14001:2004 Ətraf Mühitin İdarəetmə Sistemi
● OHSMS18000 Sağlamlıq və Təhlükəsizlik Sistemi
Patentlərimiz:
İstehsal və keyfiyyət test imkanlarımıza aşağıdakılar daxildir:
● Avtomatik folqa sarğısı
● Rəqəmsal silikon polad təbəqə və dilmə
● Fully automatic vacuum drying oven and varnish line
● HAEFLY qismən boşalma test cihazı
● HAEFLY güc analizatoru
● HAEFLY harmonik analizator
Nəticə, infrastruktur sərmayənizi maksimum dərəcədə artırmaq üçün yüksək səmərəlilik, daha az enerji sərfiyyatı və aşağı səs-küydən ibarət üstün məhsuldur.
